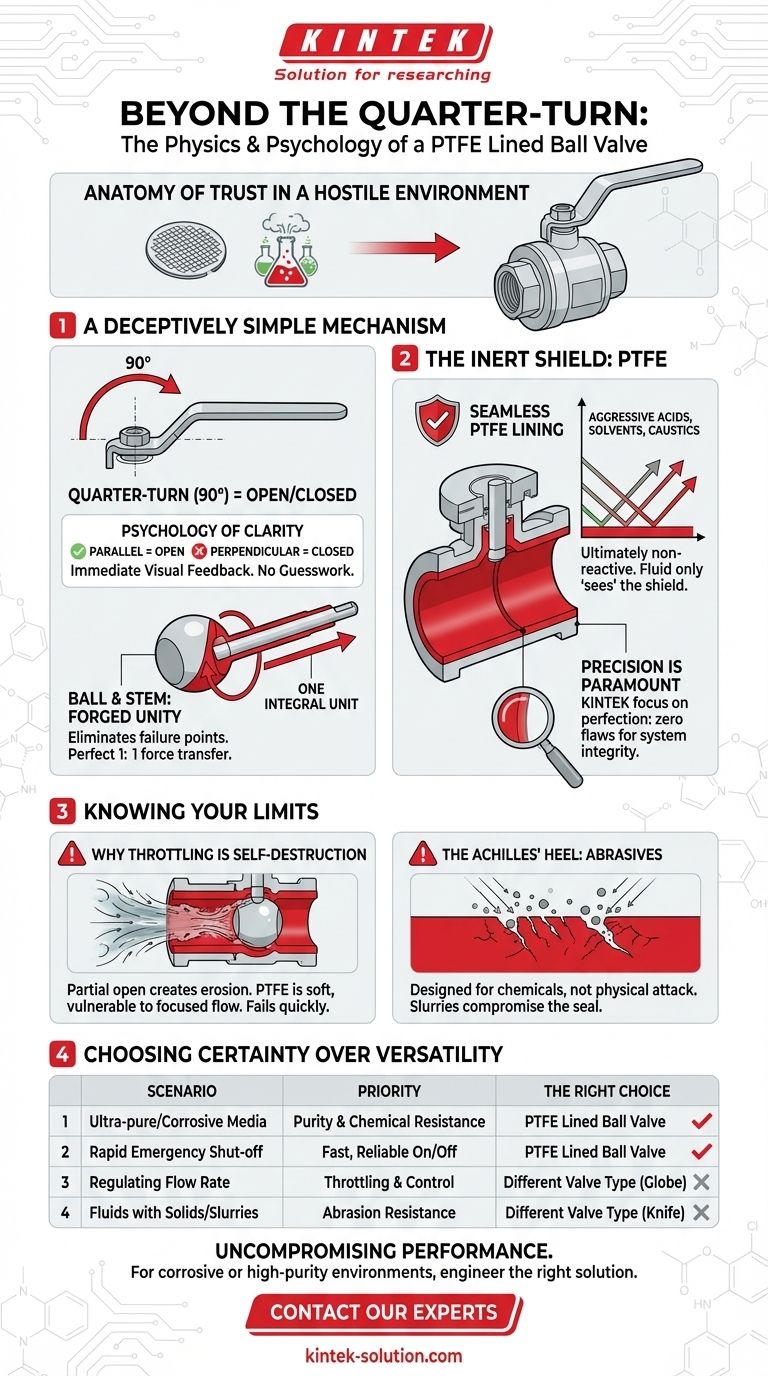

Über Den Vierteldreh Hinaus: Die Physik Und Psychologie Eines Kugelhahns Mit Ptfe-Auskleidung

Die Anatomie des Vertrauens in einer feindlichen Umgebung

Stellen Sie sich eine Halbleiterfertigungsanlage vor. Im Inneren werden Milliarden mikroskopischer Transistoren mit brutal korrosiven Säuren auf Siliziumwafer geätzt. Ein einziger Tropfen Verunreinigung, ein einziges mikroskopisches Leck kann Produkte im Wert von Millionen von Dollar ruinieren.

Stellen Sie sich nun eine chemische Verarbeitungsanlage vor, in der flüchtige Reagenzien unter Druck gemischt werden. Hier ist ein Leck nicht nur ein finanzieller Verlust; es ist ein katastrophales Sicherheitsversagen.

In diesen Umgebungen benötigen Sie keine Komponenten, die nur "gut genug" sind. Sie benötigen Systeme, die auf einem Fundament absoluter Sicherheit aufgebaut sind. Hier müssen wir den stillen Geniestreich einer oft übersehenen Komponente würdigen: des Kugelhahns mit PTFE-Auskleidung. Er ist eine Meisterklasse im Design für Vertrauen, wo Vertrauen das Einzige ist, was zählt.

Ein trügerisch einfacher Mechanismus

Im Kern ist das Ventil eine Übung in eleganter Einfachheit. Eine 90-Grad-Drehung des Griffs – eine Vierteldrehung – genügt, um von vollständig geöffnet zu vollständig geschlossen zu wechseln.

Dabei geht es nicht nur um Geschwindigkeit, obwohl diese für Notabschaltungen entscheidend ist. Es geht um Psychologie. Die Position des Griffs liefert sofortiges, unmissverständliches visuelles Feedback. Parallel bedeutet geöffnet. Senkrecht bedeutet geschlossen. Es gibt kein Rätselraten, keine Mehrdeutigkeit, keinen "teilweise geöffneten" Zustand, der fehlinterpretiert werden könnte. In einem System mit hohen Einsätzen ist Klarheit Sicherheit.

Die Kugel und der Schaft: Schmieden eines unzerbrechlichen Willens

Die Absicht des Bedieners wird über einen Schaft auf die strömungsblockierende Kugel übertragen. Bei überlegenen Konstruktionen sind Kugel und Schaft als eine einzige, integrale Einheit geschmiedet.

Warum ist dieses kleine Detail wichtig? Weil es eine potenzielle Fehlerquelle eliminiert. Ein zweiteiliges Design könnte sich unter Belastung verdrehen, verrutschen oder brechen. Ein integrales Design gewährleistet eine perfekte 1:1-Kraftübertragung. Es schmiedet eine unzerbrechliche Verbindung zwischen menschlichem Befehl und mechanischer Aktion. Das Ventil tut genau das, was Sie ihm sagen, jedes Mal.

Die inerte Schutzschicht: Wo Materialwissenschaft zum Versprechen wird

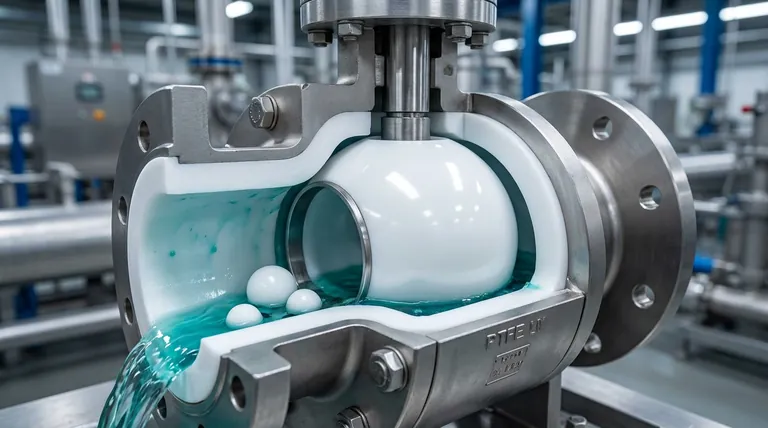

Die wahre Brillanz dieses Ventils liegt in seiner Auskleidung. Das Innere des Ventilkörpers, die gesamte Oberfläche der Kugel – jeder Teil, den die Flüssigkeit berühren könnte – ist mit einer nahtlosen Schicht aus Polytetrafluorethylen (PTFE) beschichtet.

PTFE ist ein Wunderwerk der Materialwissenschaft. Es ist eine der nichtreaktivsten Substanzen, die dem Menschen bekannt sind. Es ist der ultimative Stoiker, der sich weigert, mit den aggressiven Säuren, Lösungsmitteln und Laugen zu reagieren, die selbst spezielle Metalllegierungen zerstören würden. Die durch das Ventil strömende Flüssigkeit "sieht" niemals das Strukturmetall. Sie sieht nur die unbewegliche PTFE-Schutzschicht.

Hier wird die Präzision der Auskleidung entscheidend. Ein mikroskopischer Fehler, ein unsichtbares Nadelloch oder eine inkonsistente Dicke und die Integrität des gesamten Systems sind kompromittiert. Deshalb konzentrieren sich spezialisierte Hersteller wie KINTEK obsessiv auf die Qualität von PTFE-Komponenten, von Dichtungen bis hin zu kundenspezifischen Auskleidungen. Das Versprechen der Inertheit ist nur so gut wie die Perfektion seiner Anwendung.

Die Weisheit, seine Grenzen zu kennen

Ein großartiges Design versteht nicht nur, wofür es da ist, sondern auch, wofür es nicht da ist. Der Kugelhahn mit PTFE-Auskleidung ist für eine Aufgabe konzipiert: absolute Ein-/Aus-Isolation. Seine Grenzen sind eine direkte Folge seiner spezialisierten Stärken.

Warum Drosselung ein Akt der Selbstzerstörung ist

Es ist verlockend, einen Kugelhahn zur Regulierung oder "Drosselung" des Durchflusses zu verwenden, indem man ihn teilweise geöffnet lässt. Das ist ein kritischer Fehler.

Eine teilweise geöffnete Kugel erzeugt einen Hochgeschwindigkeits-Turbulenzstrom, der wie ein Sandstrahler auf die weiche PTFE-Auskleidung wirkt. Die Eigenschaften, die PTFE chemisch inert machen – seine Weichheit und Gleitfähigkeit – machen es anfällig für diese Art von fokussierter, physikalischer Erosion. Das Ventil versagt schnell und leckt, selbst wenn es vollständig geschlossen ist. Es ist ein Werkzeug, das für zwei Zustände ausgelegt ist: Ordnung (offen) und Sicherheit (geschlossen). Das Einführen des Chaos der Drosselung zerstört es.

Die Achillesferse: Schleifmittel

Ebenso ist die PTFE-Schutzschicht des Ventils so konzipiert, dass sie chemischen Angriffen widersteht, nicht physikalischen. Schlämme oder Flüssigkeiten, die abrasive Partikel enthalten, zerkratzen und beschädigen die weiche Auskleidung und beeinträchtigen die blasenfreie Abdichtung. Es ist eine chemische Schutzschicht, kein Schutzpanzer.

Wahl der Sicherheit über Vielseitigkeit

Die Entscheidung für einen Kugelhahn mit PTFE-Auskleidung ist eine Entscheidung, Sicherheit und Reinheit über alles andere zu stellen. Sie wählen ihn, wenn die Kosten eines Lecks oder einer Kontamination unannehmbar hoch sind.

Szenario	Ihre Priorität	Die richtige Wahl
Handhabung von ultrareinem oder korrosivem Medium	Reinheit & Chemische Beständigkeit	Kugelhahn mit PTFE-Auskleidung
Schnelle Notabschaltung erforderlich	Schnelle, zuverlässige Ein-/Aus-Steuerung	Kugelhahn mit PTFE-Auskleidung
Regulierung der Durchflussrate eines Fluids	Drosselung & Steuerung	Ein anderer Ventiltyp (z. B. Regelventil)
Bewegen von Flüssigkeiten mit Feststoffen/Schlämmen	Abriebfestigkeit	Ein anderer Ventiltyp (z. B. Messer)

Die Integrität dieser kritischen Systeme kommt nicht allein vom Ventilkörper, sondern von den makellosen PTFE-Komponenten im Inneren. Die Sicherstellung, dass diese Auskleidung, diese Dichtung, perfekt gefertigt ist, ist der erste und wichtigste Schritt zum Aufbau eines wirklich robusten Prozesses. Wenn Ihre Anwendung kompromisslose Leistung in korrosiven oder hochreinen Umgebungen erfordert, können wir Ihnen helfen, die richtige Lösung zu entwickeln. Kontaktieren Sie unsere Experten
