Konstruktion Am Limit: Die Materialwissenschaft Der Unfehlbaren Abdichtung

Das Unvermeidliche Versagen

Stellen Sie sich ein Chemiewerk vor. Tief im Inneren eines komplexen Rohrleitungsnetzes steuert ein Ventil den Fluss einer hochkorrosiven Säure. Die Dichtung in diesem Ventil, ein einfacher elastomerer O-Ring, hat sich über Monate hinweg langsam abgebaut. Eines Tages versagt sie. Der Leck ist katastrophal und führt zu einer kostspieligen Abschaltung, Sicherheitsrisiken und Produktionsausfällen.

Das Problem war kein fehlerhafter O-Ring. Das Problem war, einem einfachen Material zu verlangen, in einer Umgebung zu überleben, für die es nie konzipiert wurde.

Dies ist die zentrale Herausforderung im Ingenieurwesen: Standardkomponenten versagen unter extremen Temperaturen, Drücken und chemischer Aggressivität. Erfolg in diesen Umgebungen erfordert eine Konstruktion, die nicht nur auf Funktion, sondern auf das unvermeidliche Versagen ausgelegt ist. Es erfordert eine andere Art von Lösung.

Ein System, das sich als Komponente tarnt

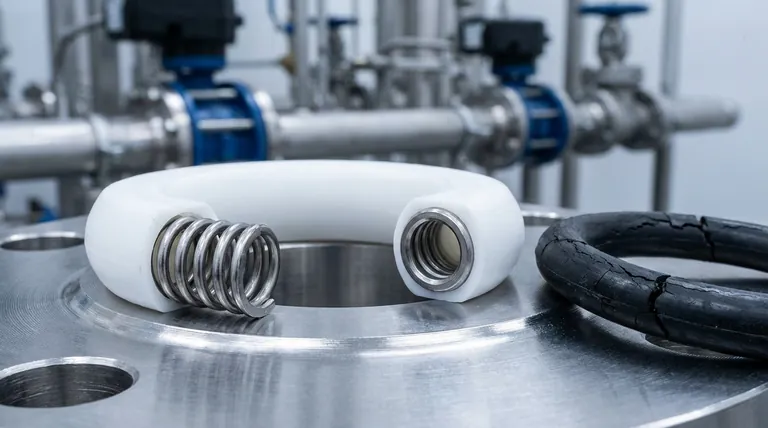

Hier kommt die federunterstützte Dichtung ins Spiel. Sie sieht aus wie eine einzelne Komponente, ist aber ein ausgeklügeltes System – eine Partnerschaft zwischen zwei unterschiedlichen Materialien, die jeweils die Schwächen des anderen abdecken.

Das Konzept ist eine brillante Verschmelzung von Eigenschaften:

Eine Polymerummantelung: Die primäre Barriere. Sie ist die glatte, diplomatische Oberfläche der Dichtung, die geringe Reibung und nahezu universelle chemische Inertheit bietet.
Eine Metallfeder: Der Motor. Sie ist die unermüdliche Kraft im Inneren, die die konstante Energie liefert, die die Dichtung zum Funktionieren bringt, wenn alles andere versagt.

Dieses Dual-Material-Design ist nicht nur eine Verbesserung; es ist ein Paradigmenwechsel von passiven elastomeren Ringen zu einem aktiven, reaktionsfähigen Dichtungssystem.

Eine Geschichte von zwei Materialien

Der Geniestreich der federunterstützten Dichtung liegt darin, wie die Ummantelung und die Feder im Einklang arbeiten. Die Ummantelung sorgt für die Abdichtung, aber die Feder sorgt für die *Sicherheit*.

Die Ummantelung: Die erste Verteidigungslinie

Die Ummantelung wird präzisionsbearbeitet, nicht geformt. Dieses Detail ist entscheidend. Die Bearbeitung ermöglicht scharfe, präzise Dichtlippen und vermeidet innere Spannungen, die ein Formteil beeinträchtigen können. Das Hauptmaterial, PTFE, wird wegen seiner tiefgreifenden chemischen Abneigung gewählt; seine Molekülstruktur weigert sich einfach, mit fast allem zu reagieren.

Aber nicht alle Herausforderungen sind chemischer Natur. Verschiedene Anwendungen erfordern unterschiedliche Stärken:

Reines PTFE: Der Purist. Wird gewählt, wenn absolute chemische Inertheit und Nichtkontamination entscheidend sind, wie z. B. in der Halbleiter- oder Medizintechnik.
Gefülltes PTFE: Das Arbeitstier. Durch das Mischen von PTFE mit Füllstoffen wie Kohlenstoff, Graphit oder Glas wird seine Beständigkeit gegen Verschleiß und Verformung unter Last (Kriechen) dramatisch verbessert. Dies ist die Wahl für Hochdruckanwendungen.
PEEK: Der Schwergewichtler. Für Anwendungen mit extremen Drücken oder wo Steifigkeit von größter Bedeutung ist, bietet Polyetheretherketon (PEEK) ein Maß an mechanischer Festigkeit, das selbst gefülltes PTFE nicht erreichen kann.

Die Feder: Der unsichtbare Motor

Die Feder ist das Herzstück des Systems. Sie liefert die anfängliche Kraft, die die Dichtung gegen die Hardware drückt und eine leckagefreie Inbetriebnahme bei niedrigem Druck oder im Vakuum gewährleistet.

Wichtiger noch, sie ist ein dynamischer Kompensator.

Sie bekämpft die thermische Kontraktion, insbesondere in kryogenen Anwendungen, wo eine Polymerummantelung sonst schrumpfen und den Kontakt verlieren würde.
Sie gleicht Materialverschleiß aus und drückt die Dichtlippen nach außen, um die Kraft über Millionen von Zyklen aufrechtzuerhalten.
Sie gleicht Hardware-Ungenauigkeiten aus und gewährleistet eine konsistente Abdichtung auch bei leichten Fehlausrichtungen.

Die Wahl der Federlegierung ist eine direkte Reaktion auf die spezifische Bedrohung, der sie ausgesetzt sein wird:

Federmaterial	Primäre Aufgabe	Hauptstärke
Edelstahl	Industrielle Zuverlässigkeit für allgemeine Zwecke	Gute Korrosionsbeständigkeit und mechanische Festigkeit.
Elgiloy	Extreme Kälte und Ermüdung meistern	Behält die Elastizität bei kryogenen Temperaturen.
Hastelloy	Chemische Kriegsführung überleben	Außergewöhnliche Beständigkeit gegen aggressive Säuren.

Die unsichtbaren Kompromisse der Sicherheit

Dieses Leistungsniveau ist nicht ohne Überlegungen verbunden. Die Einführung einer federunterstützten Dichtung ist eine bewusste technische Entscheidung, die die Anerkennung bestimmter Realitäten beinhaltet.

Die Kosten der Zuversicht

Diese Dichtungen sind erheblich teurer als handelsübliche O-Ringe. Dies sind keine Kosten, sondern eine Versicherungsprämie. Sie investieren, um die astronomischen Kosten eines Ausfalls in einem kritischen System zu vermeiden.

Das Paradox der Stärke

Die Steifigkeit, die PTFE und PEEK so widerstandsfähig macht, macht sie auch empfindlich. Im Gegensatz zu einem weichen, nachgiebigen Elastomer kann die Dichtlippe der Ummantelung bei der Installation zerkratzt oder beschädigt werden. Erfolg erfordert Disziplin, Sorgfalt und die richtigen Werkzeuge.

Die Gefahr der Spezifität

Dies ist keine Einheitslösung. Eine federunterstützte Dichtung ist ein Rezept, das auf ein bestimmtes Leiden zugeschnitten ist. Die Wahl der falschen Kombination aus Ummantelungsmaterial, Federlegierung oder Federkraft kann ein falsches Sicherheitsgefühl erzeugen und zu einem umso unerwarteteren Versagen führen.

Spezifikation als Systemdialog

Die Wahl der richtigen Dichtung bedeutet nicht, ein Teil aus einem Katalog auszuwählen. Es ist ein Dialog zwischen den Anforderungen Ihrer Anwendung und den Fähigkeiten der Materialien.

Der Prozess beginnt mit Fragen:

Wie ist die chemische Umgebung? Wenn sie hochaggressiv ist, beginnt die Konversation mit einer Hastelloy-Feder und einer PTFE- oder PEEK-Ummantelung.
Wie ist der Temperaturbereich? Für kryogene Anwendungen ist eine Elgiloy-Feder unerlässlich, um die thermische Kontraktion der Ummantelung auszugleichen.
Wie sind die Druck- und Bewegungsdynamiken? Hoher Druck und kontinuierliche Bewegung deuten auf eine gefüllte PTFE- oder PEEK-Ummantelung hin, um Verschleiß und Kriechen zu widerstehen.

Präzision in der Fertigung ist nur die halbe Miete; Präzision in der Spezifikation sorgt für Leistung. Dies erfordert einen Partner, der die nuancierte Sprache der Materialwissenschaft und ihre Anwendung in der realen Welt versteht. Bei KINTEK sind wir auf diesen Dialog spezialisiert und fertigen kundenspezifische PTFE-Komponenten und Dichtungen für die anspruchsvollsten Industrien der Welt. Unsere Expertise liegt nicht nur in der Fertigung, sondern auch darin, Ihnen zu helfen, Ihre betrieblichen Herausforderungen in die ideale Materiallösung zu übersetzen.

Wenn Sie am Limit konstruieren, wo Versagen keine Option ist, lassen Sie uns gemeinsam die richtige Lösung entwickeln. Kontaktieren Sie unsere Experten
