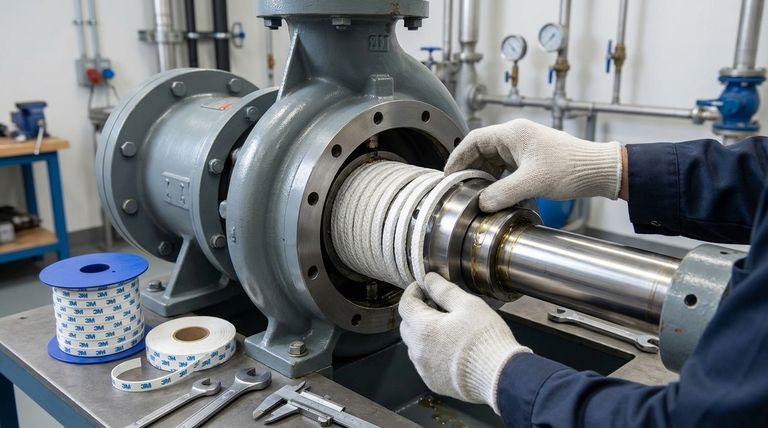

Im Wesentlichen dichtet eine Stopfbuchspackung ein System ab, indem sie komprimiert wird. Wenn Kraft auf einen Stapel von Packungsringen ausgeübt wird, dehnen sie sich nach außen aus und drücken sowohl gegen die bewegliche Welle als auch gegen das stationäre Gehäuse. Diese Aktion füllt den Spalt zwischen den beiden Komponenten und erzeugt einen restriktiven Weg, der die Flüssigkeitsleckage drastisch begrenzt.
Die entscheidende Erkenntnis ist, dass eine Stopfbuchspackung nicht für eine perfekte, leckagefreie Abdichtung ausgelegt ist. Ihre Funktion besteht darin, eine kontrollierte, minimale Leckage zu erzeugen, bei der der leichte Durchtritt von Flüssigkeit oder internem Schmiermittel dazu dient, die Packung zu kühlen und zu schmieren und so einen katastrophalen Ausfall durch Reibung und Hitze zu verhindern.
Der Kernmechanismus der Abdichtung: Von Kraft zu Dichtung
Die Funktionsweise der Stopfbuchspackung beruht auf einem einfachen mechanischen Prinzip: der Umwandlung von Axialkraft in Radialdruck. Dies geschieht in einer speziellen Kammer, der Stopfbuchsbohrung.
Die Rolle des Stopfbuchsflansches
Der Prozess beginnt außerhalb der Dichtung. Eine Komponente, die als Stopfbuchsflansch (oder Stopfbuchsmutter) bezeichnet wird, wird gegen den Stapel von Packungsringen festgezogen.
Dieses Festziehen übt eine vorhersagbare, kontrollierbare Axialkraft entlang der Länge der Welle aus.
Axialkraft wird zu Radialdruck
Die Packungsringe, die aus weichen, anpassungsfähigen Materialien bestehen, werden durch diese Axialkraft zusammengedrückt.
Diese Kompression bewirkt, dass sich die Ringe radial ausdehnen – nach außen gegen die Wand der Stopfbuchsbohrung und nach innen gegen die bewegliche Welle.
Abdichten der kritischen Spalten
Diese radiale Ausdehnung erzeugt die Dichtung. Das Packungsmaterial füllt den Spalt zwischen der rotierenden Komponente (der Welle) und der statischen Komponente (dem Pumpen- oder Ventilgehäuse) fest aus.
Dies verhindert, dass der Großteil der Prozessflüssigkeit entlang der Welle entweicht.
Warum Schmierung nicht verhandelbar ist
Eine Dichtung, die durch reine Reibung entsteht, würde fast sofort versagen. Schmierung ist das Element, das es der Stopfbuchspackung ermöglicht, auf Dauer zuverlässig zu funktionieren.
Reduzierung von Reibung und Hitze
Eine Welle kann mit Tausenden von Umdrehungen pro Minute drehen. Der Druck der Packung erzeugt immense Reibung, die zu zerstörerischen Hitzemengen führt.
Schmierung ist unerlässlich, um einen reibungsarmen Film zwischen der Packung und der Welle zu erzeugen, sodass sie sich frei bewegen kann, ohne zu überhitzen.
Die Funktion von opferfähigen Schmiermitteln
Stopfbuchspackungsmaterialien wie PTFE oder graphitimprägnierte Fasern sind mit Schmiermitteln getränkt.
Wenn die Packung während des Betriebs Druck und Hitze ausgesetzt ist, wird dieses interne Schmiermittel langsam freigesetzt und erhält kontinuierlich die reibungsarme Oberfläche aufrecht.
Der Zweck einer minimalen „Leckage“
Bei vielen Anwendungen, insbesondere bei Pumpen, ist eine winzige, kontrollierte Tropfrate (z. B. einige Tropfen pro Minute) beabsichtigt.
Dieser Tropfen der Prozessflüssigkeit selbst sorgt für zusätzliche Kühlung und Schmierung der Dichtstelle und verlängert die Lebensdauer sowohl der Packung als auch der Welle.
Häufige Fallstricke und Kompromisse
Eine effektive Abdichtung mit Stopfbuchspackung erfordert den Ausgleich konkurrierender Kräfte. Das Missverständnis dieses Gleichgewichts ist die Hauptursache für Ausfälle.
Übermäßiges Festziehen: Der häufigste Fehler
Der häufigste Fehler ist das übermäßige Festziehen des Stopfbuchsflansches. Bediener, die eine Leckage sehen, ziehen ihn instinktiv fester an, um sie vollständig zu stoppen.
Diese Maßnahme presst das gesamte Schmiermittel heraus, wodurch die Packung trocken läuft. Das Ergebnis ist ein schneller Hitzeaufbau, Wellenschäden und ein vollständiger Dichtungsversagen.
Material vs. Betriebsbedingungen
Das Packungsmaterial muss chemisch mit der abzudichtenden Flüssigkeit kompatibel und für die Temperatur und den Druck des Systems geeignet sein.
Die Verwendung einer Standard-PTFE-Packung in einer Hochtemperaturanwendung führt beispielsweise dazu, dass sie sich schnell zersetzt und ihre Dichtfähigkeit verliert.
Verschleiß und erforderliche Wartung
Die Stopfbuchspackung ist bauartbedingt eine opferfähige Komponente. Sie ist dazu bestimmt, mit der Zeit zu verschleißen.
Sie erfordert eine regelmäßige Einstellung, um die richtige Kompression aufrechtzuerhalten, und muss schließlich vollständig ersetzt werden. Die Betrachtung als dauerhafte „Einbauen-und-Vergessen“-Lösung führt zu unerwarteten Ausfallzeiten.
Die richtige Wahl für Ihr Ziel treffen
Der optimale Ansatz für die Stopfbuchspackung hängt vollständig von der Ausrüstung und Ihren betrieblichen Prioritäten ab.
- Wenn Ihr Hauptaugenmerk auf der Zuverlässigkeit von Hochdruckpumpen liegt: Wählen Sie eine hochwertige geflochtene Packung mit ausgezeichneter Schmiermittelretention und befolgen Sie ein strenges Verfahren, um eine stabile, minimale Tropfrate zur Kühlung zu erreichen.
- Wenn Ihr Hauptaugenmerk auf der Abdichtung kritischer Ventile liegt: Verwenden Sie dichte, hochintegre Packungsringe, die einer hohen Kompression standhalten, ohne herausgedrückt zu werden, um eine positive Abdichtung zu gewährleisten, wenn das Ventil nicht bewegt wird.
- Wenn Ihr Hauptaugenmerk auf der Minimierung des Wartungsaufwands liegt: Investieren Sie Zeit in die korrekte Installation, stellen Sie sicher, dass die Ringe präzise geschnitten und jeder einzelne richtig sitzt, da dies einen vorzeitigen Ausfall effektiver verhindert als jeder andere Faktor.
Die Beherrschung der Stopfbuchspackung ergibt sich aus dem Verständnis, dass sie eine dynamische Dichtung ist, die die Reibung steuert, und nicht nur ein Stopfen, der ein Leck stoppt.
Zusammenfassungstabelle:
| Aspekt | Hauptfunktion |
|---|---|
| Kernmechanismus | Wandelt Axialkraft in Radialdruck um, um Spalten zwischen Welle und Gehäuse zu füllen. |
| Schmierung | Kontrollierte Leckage oder interne Schmiermittel reduzieren die Reibung und verhindern Überhitzung. |
| Häufiger Fehler | Übermäßiges Festziehen presst das Schmiermittel heraus, was zu schnellem Versagen führt. |
| Wartung | Erfordert eine regelmäßige Einstellung und ist eine opferfähige Komponente. |
Benötigen Sie eine zuverlässige Dichtungslösung für Ihre Ausrüstung? KINTEK ist spezialisiert auf die Herstellung von Hochleistungs-PTFE-Komponenten, einschließlich kundenspezifischer Stopfbuchspackungen und Dichtungen für die Halbleiter-, Medizin-, Labor- und Industriebranchen. Unsere Präzisionsfertigung gewährleistet optimale Materialkompatibilität und Haltbarkeit für Ihre spezifischen Druck- und Temperaturanforderungen. Kontaktieren Sie uns noch heute, um Ihre Anforderungen an die kundenspezifische Fertigung zu besprechen, von Prototypen bis hin zu Großserienaufträgen.

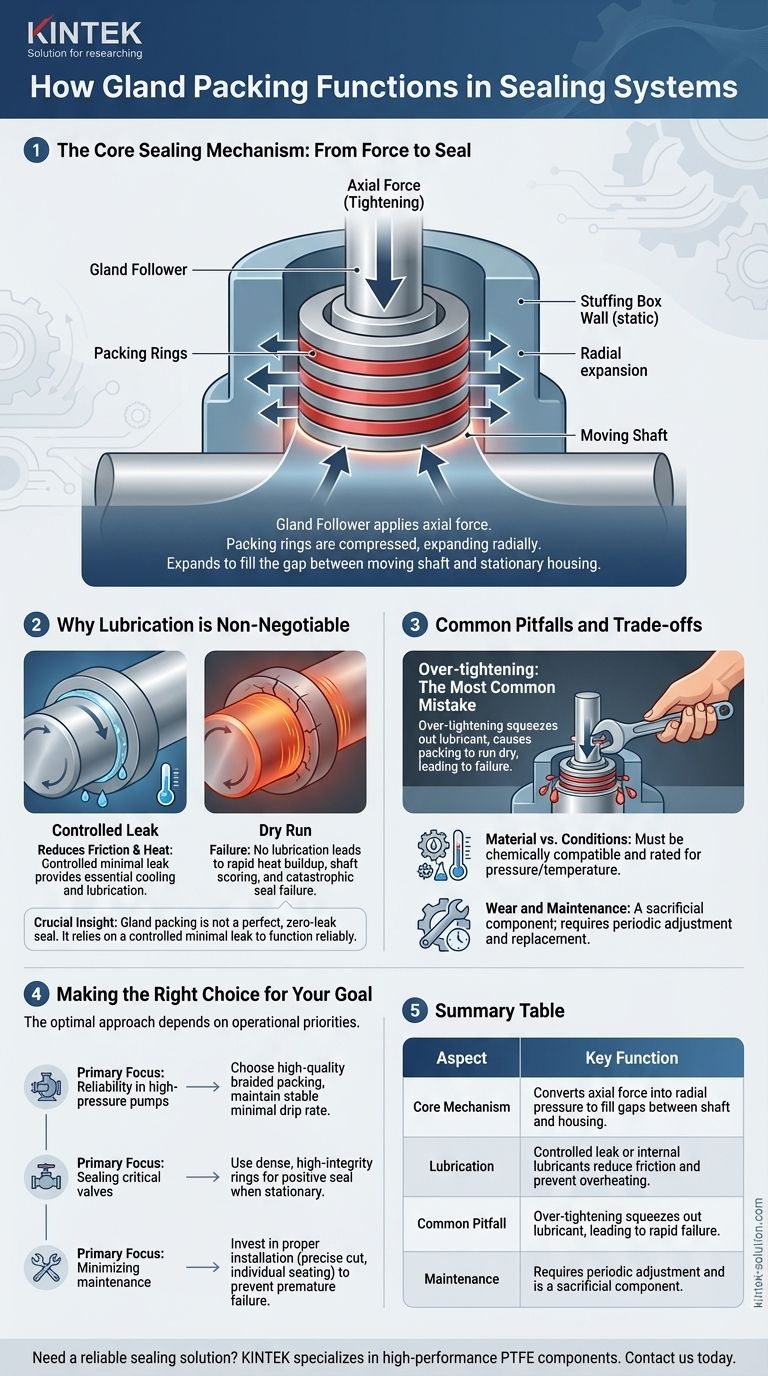

Visuelle Anleitung
