Wie Trägt Ptfe Zur Halbleiterfertigung Bei? Gewährleistung Von Reinheit Und Vermeidung Von Kontamination

Im Kern ist Polytetrafluorethylen (PTFE) ein entscheidendes Schlüsselmaterial in der Halbleiterfertigung. Seine Hauptfunktion besteht darin, als Barriere zu dienen und zu verhindern, dass die für die Chipherstellung unerlässlichen, hochkorrosiven Chemikalien die ultrareine Fertigungsumgebung kontaminieren und empfindliche Geräte beschädigen. Dies gewährleistet die Reinheit und Integrität jedes Schrittes, von der Waferhandhabung bis zur Endbearbeitung.

Die zentrale Herausforderung bei der Halbleiterfertigung besteht darin, atomare Perfektion in einer Umgebung zu erreichen, die mit aggressiven Chemikalien gefüllt ist. PTFE ist unverzichtbar, da seine einzigartige Kombination aus extremer chemischer Inertheit, hoher Reinheit und Stabilität es ihm ermöglicht, dieser Umgebung standzuhalten, ohne sich zu zersetzen oder Verunreinigungen einzubringen.

Wie trägt PTFE zur Halbleiterfertigung bei? Gewährleistung von Reinheit und Vermeidung von Kontamination

Die Kernherausforderung: Reinheit und chemische Aggressivität

Die Halbleiterfertigung arbeitet in einem Maßstab, in dem ein einziges mikroskopisch kleines Teilchen eine Charge von Mikrochips im Wert von mehreren Millionen Dollar unbrauchbar machen kann. Die Prozesse, die zur Herstellung dieser komplizierten Schaltkreise erforderlich sind, wie Fotolithografie und Ätzen, basieren auf einigen der aggressivsten Substanzen, die in irgendeiner Industrie verwendet werden.

Unübertroffene chemische Beständigkeit

PTFE ist praktisch immun gegen die starken Säuren, Lösungsmittel und Basen, die während des gesamten Herstellungsprozesses verwendet werden.

Diese Eigenschaft ist entscheidend für Komponenten, die direkt mit diesen Chemikalien in Kontakt kommen, wie z. B. bei den Prozessen zum Entfernen von Fotolack und zur Waferreinigung, wo seine nicht reaktive Natur verhindert, dass es Verunreinigungen auslaugt.

Stabilität in extremen Umgebungen

Die moderne Chipherstellung stützt sich auf Plasma, ein energetisiertes Gas, für Prozesse wie Ätzen und Dünnschichtabscheidung.

PTFE bleibt auch bei Exposition gegenüber diesen hochenergetischen Plasmaumgebungen chemisch stabil, was es zu einem der wenigen Materialien macht, die für Komponenten im Inneren von Prozesskammern geeignet sind.

Verhinderung von Partikelkontamination

Kontamination ist der Hauptfeind des Ertrags (Yield) in einer Halbleiterfabrik. PTFE hilft, dies auf zwei wichtige Arten zu bekämpfen.

Erstens sorgt seine nicht benetzende Oberfläche dafür, dass chemische Rückstände leicht und vollständig entfernt werden können, wodurch eine Kreuzkontamination zwischen den Prozessschritten verhindert wird. Zweitens weisen hochreine PTFE-Typen eine extrem geringe Ausgasung auf, was bedeutet, dass sie im Vakuum keine Partikel oder Dämpfe abgeben – eine entscheidende Anforderung für Abscheidungs- und Ätzanlagen.

Schlüsselanwendungen in der gesamten Fabrik

Aufgrund dieser Eigenschaften wird PTFE nicht nur für einen Zweck verwendet, sondern ist in verschiedenen Formen in der gesamten Fertigungsanlage, oder „Fab“, zu finden.

Flüssigkeits- und Waferhandhabung

PTFE wird zu kundenspezifischen Laborgeräten wie Wafer-Tauchbehältern und Containern verarbeitet. Es wird auch als Beschichtung oder fester Harz für Rohre, Ventile und Fittings verwendet, die hochreines Wasser und korrosive Chemikalien transportieren, um sicherzustellen, dass der Flüssigkeitsweg makellos bleibt.

Dichtungs- und mechanische Komponenten

In den Vakuumkammern, die zum Ätzen und Abscheiden verwendet werden, bieten PTFE-federunterstützte Dichtungen eine zuverlässige Barriere. Sie erhalten die Vakuumdichtheit und widerstehen gleichzeitig aggressiven Prozesschemikalien und minimieren die Kontamination.

Seine Reibungseigenschaften machen es auch ideal für Führungsschienen und Gleitlager in der Waferhandhabung, was eine reibungslose, saubere mechanische Bewegung ermöglicht.

Elektrische und statische Kontrolle

PTFE ist ein ausgezeichneter elektrischer Isolator und wird für die Hochleistungskabelisolierung in Reinraumgeräten verwendet.

Darüber hinaus sind spezielle antistatische PTFE-Typen erhältlich. Diese sind unerlässlich für Komponenten, die in statikempfindlichen Umgebungen verwendet werden, um eine elektrostatische Entladung (ESD) zu verhindern, die die empfindlichen Schaltkreise auf dem Wafer beschädigen könnte.

Einschränkungen und Überlegungen

Obwohl seine chemischen Eigenschaften unübertroffen sind, ist PTFE keine universelle Lösung. Es ist ein relativ weiches Material mit geringerer mechanischer Festigkeit und Kriechbeständigkeit im Vergleich zu Metallen oder Keramiken.

Daher ist seine Anwendung auf Komponenten beschränkt, bei denen chemische Inertheit und Reinheit die Hauptanforderungen sind, nicht die tragende Strukturfestigkeit. Ingenieure müssen diese mechanischen Einschränkungen berücksichtigen und PTFE oft als Auskleidung oder Dichtung innerhalb einer robusteren Baugruppe einsetzen.

Die richtige Wahl für Ihre Anwendung treffen

Die Auswahl des richtigen Materials ist eine Frage der Übereinstimmung seiner Eigenschaften mit den spezifischen Anforderungen des Fertigungsschritts.

Wenn Ihr Hauptaugenmerk auf der Reinheit der Flüssigkeitsführung liegt: Verwenden Sie PTFE für Auskleidungen, Schläuche und Behälter, wo seine chemische Inertheit und nicht benetzende Oberfläche Kontamination verhindern.
Wenn Ihr Hauptaugenmerk auf der Integrität der Vakuumkammer liegt: Spezifizieren Sie PTFE-Typen mit geringer Ausgasung für Dichtungen und Innenkomponenten, um eine saubere, partikelfreie Umgebung aufrechtzuerhalten.
Wenn Ihr Hauptaugenmerk auf der statischen Kontrolle liegt: Verlangen Sie antistatisches PTFE für alle Komponenten, die Wafer oder empfindliche elektronische Baugruppen handhaben, um ESD-Schäden zu verhindern.
Wenn Ihr Hauptaugenmerk auf sauberer mechanischer Bewegung liegt: Setzen Sie PTFE für Gleitlager und Führungsschienen ein, wo geringe Reibung ohne die Zugabe von Schmiermitteln oder Partikeln erforderlich ist.

Letztendlich fungiert PTFE als unsichtbarer, aber wesentlicher Wächter, der den unglaublich komplexen und empfindlichen Prozess der Chipherstellung vor chemischem Angriff und Kontamination schützt.

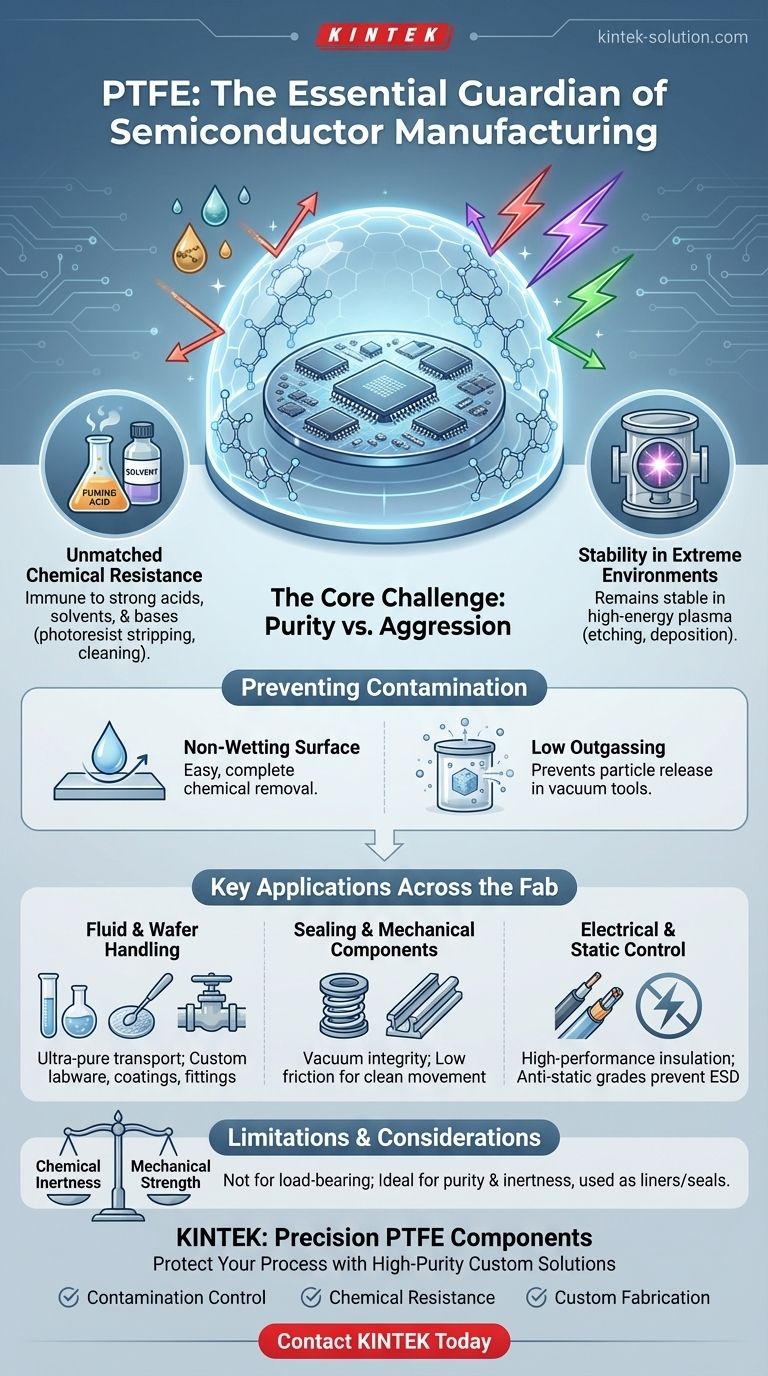

Zusammenfassungstabelle:

Wichtige PTFE-Eigenschaft	Rolle in der Halbleiterfertigung
Chemische Inertheit	Widersteht aggressiven Säuren, Lösungsmitteln und Basen, die bei Reinigung und Ätzen verwendet werden.
Hohe Reinheit & Geringe Ausgasung	Verhindert Kontamination in ultrareinen und Vakuumumgebungen.
Plasma-Stabilität	Erhält die Integrität in Hochenergie-Plasmaätz- und Abscheidungskammern.
Nicht benetzende Oberfläche	Ermöglicht die vollständige chemische Entfernung und verhindert so Kreuzkontamination.
Geringe Reibung	Ermöglicht saubere mechanische Bewegung in Waferhandhabungssystemen ohne Schmiermittel.
