Wie Schneiden Ptfe-O-Ringe Im Vergleich Zu Teflon-O-Ringen Ab? Der Wahre Unterschied Zwischen Vollmaterial- Und Ummantelten Konstruktionen

Beim Vergleich von PTFE- vs. Teflon-O-Ringen ist der entscheidende Punkt, den man verstehen muss, dass es sich um dasselbe Material handelt. „Teflon“ ist lediglich der bekannte Handelsname für Polytetrafluorethylen (PTFE), ein Fluorpolymer-Material, das ursprünglich von DuPont entwickelt und heute von Chemours hergestellt wird. Jeder als „Teflon“ verkaufte O-Ring besteht aus PTFE, was bedeutet, dass sie exakt dieselbe chemische Zusammensetzung, physikalische Eigenschaften und Leistungseigenschaften aufweisen.

Die wirkliche Unterscheidung, die Sie treffen müssen, besteht nicht zwischen PTFE und Teflon, sondern zwischen Voll-PTFE-O-Ringen und PTFE-ummantelten O-Ringen. Voll-PTFE bietet eine unübertroffene chemische Beständigkeit, ist aber sehr steif, während ummantelte Versionen durch die Kombination einer PTFE-Hülle mit einem Gummikern an Flexibilität gewinnen.

Wie schneiden PTFE-O-Ringe im Vergleich zu Teflon-O-Ringen ab? Der wahre Unterschied zwischen Vollmaterial- und ummantelten Konstruktionen

Das Kernmaterial verstehen: PTFE

Was ist PTFE?

Polytetrafluorethylen (PTFE) ist ein Hochleistungs-Synthese-Fluorpolymer. Seine einzigartigen Eigenschaften machen es zu einem unschätzbaren Material für anspruchsvolle Dichtungsanwendungen, bei denen andere Materialien schnell versagen würden.

Der Name Teflon ist die Marke, während PTFE der generische Materialname ist. In der Industrie werden sie austauschbar verwendet.

Haupteigenschaften von Voll-PTFE-O-Ringen

Voll-PTFE-O-Ringe werden aus reinem PTFE-Rohmaterial gefertigt und sind für einen bestimmten Satz von Merkmalen bekannt.

Außergewöhnliche chemische Inertheit: Sie sind beständig gegen nahezu alle Industriechemikalien, einschließlich aggressiver Säuren, Laugen und Lösungsmittel.
Breiter Temperaturbereich: PTFE arbeitet zuverlässig über ein sehr breites Temperaturspektrum, typischerweise von -73 °C bis 204 °C (-100 °F bis +400 °F).
Extrem geringe Reibung: Seine Oberfläche ist bekanntermaßen rutschig, was zu einem sehr niedrigen Reibungskoeffizienten führt und den Verschleiß in bestimmten Anwendungen reduziert.
Hohe Härte und Steifigkeit: Mit einem Durometer von 60–65 Shore D ist PTFE ein harter Kunststoff, kein flexibler Gummi.

Die entscheidende Unterscheidung: Vollmaterial- vs. ummantelte O-Ringe

Die wichtigste Entscheidung bei der Wahl von PTFE für eine Dichtung ist, ob ein Vollring oder ein ummantelter Ring verwendet werden soll.

Voll-PTFE-O-Ringe

Dies sind monolithische Ringe, die vollständig aus PTFE bestehen. Sie sind die erste Wahl, wenn die Hauptsorge der Überstand extremer chemischer Belastung oder hoher Temperaturen in einer statischen (nicht bewegten) Anwendung ist.

Ihr Hauptvorteil liegt in ihrer Reinheit und dem direkten Kontakt des hochbeständigen PTFE-Materials.

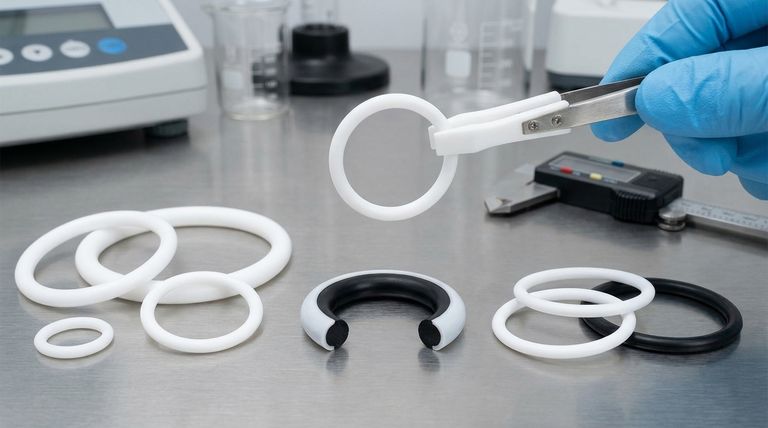

PTFE-ummantelte O-Ringe

Diese Konstruktion verfügt über einen Kern aus einem flexiblen Elastomer, wie FKM (Viton®) oder Silikon, der in einer dünnen, nahtlosen Hülle aus PTFE eingeschlossen ist.

Diese Hybridkonstruktion bietet die chemische Beständigkeit einer PTFE-Oberfläche kombiniert mit der Flexibilität und Elastizität eines Gummikerns, was eine viel bessere Abdichtung in Anwendungen ermöglicht, bei denen die Steifigkeit von Voll-PTFE ein Problem darstellen würde.

Abwägungen und Herausforderungen bei der Anwendung verstehen

Obwohl PTFE leistungsstark ist, weist es erhebliche Einschränkungen auf, die bei der Konstruktion berücksichtigt werden müssen. Eine falsche Wahl kann leicht zu Dichtungsversagen führen.

Das Steifigkeitsproblem

Voll-PTFE-O-Ringe weisen eine schlechte elastische Rückstellung auf. Im Gegensatz zu Gummi kehren sie nach dem Zusammendrücken nicht in ihre ursprüngliche Form zurück.

Dieser Mangel an „Rückfederung“ macht sie für die meisten dynamischen Anwendungen ungeeignet und kann zu Leckagen führen, wenn sich die Hardware verschiebt oder thermischen Zyklen ausgesetzt ist.

Installation und Nutdesign

Da Voll-PTFE-Ringe nicht gedehnt werden können, können sie insbesondere in internen Nuten schwierig zu installieren sein. Sie erfordern oft geteilte Nutkonstruktionen oder spezielle Installationsverfahren.

Darüber hinaus muss die Nut (die Rille, in der der O-Ring sitzt) für weniger „Quetschung“ ausgelegt sein als bei einem Standard-Gummi-O-Ring, um eine Überbeanspruchung des Materials zu vermeiden.

Kosten und Zerbrechlichkeit ummantelter Ringe

Ummantelte O-Ringe stellen eine erhebliche Verbesserung hinsichtlich der Flexibilität dar, bringen jedoch eigene Kompromisse mit sich. Sie sind erheblich teurer als sowohl Voll-PTFE- als auch Standard-Elastomer-O-Ringe.

Die dünne PTFE-Hülle ist außerdem anfällig für Kratzer oder Beschädigungen während der Installation. Jede Beschädigung dieser äußeren Schicht legt den weniger widerstandsfähigen inneren Kern frei, was die Dichtung vollständig beeinträchtigt.

Die richtige Wahl für Ihre Anwendung treffen

Ihre Wahl hängt vollständig von den mechanischen Anforderungen Ihrer Dichtungsumgebung ab.

Wenn Ihr Hauptaugenmerk auf extremer chemischer Beständigkeit bei einer statischen Stirndichtung liegt: Ein Voll-PTFE-O-Ring ist eine ausgezeichnete, kostengünstige Wahl, vorausgesetzt, Ihre Nut ist für seine Steifigkeit ausgelegt.
Wenn Sie chemische Beständigkeit plus bessere Flexibilität für eine zuverlässige statische Dichtung benötigen: Ein ummantelter O-Ring ist die überlegene Option, da sein Gummikern die notwendige Dichtkraft bereitstellt, die Voll-PTFE fehlt.
Wenn Ihre Anwendung stark dynamisch ist (z. B. rotierend oder hin- und hergehend): Weder Voll- noch ummantelte PTFE-O-Ringe sind typischerweise ideal; Sie sollten federunterstützte PTFE-Dichtungen oder andere Hochleistungs-Elastomere in Betracht ziehen.

Wenn Sie verstehen, dass die eigentliche Wahl zwischen Vollmaterial- und ummantelten Konstruktionen besteht, können Sie eine Dichtung basierend auf mechanischen Anforderungen und nicht auf Markennamen auswählen.

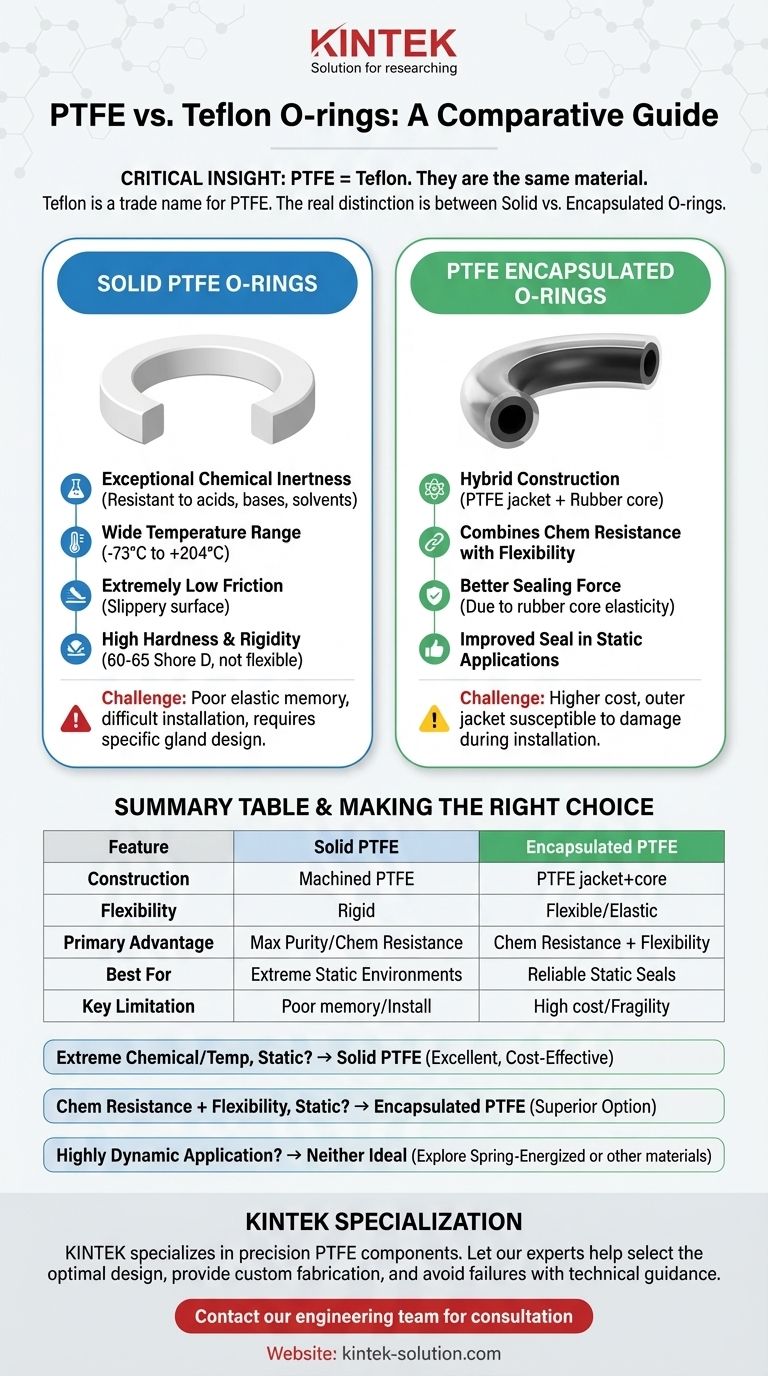

Zusammenfassungstabelle:

Merkmal	Voll-PTFE-O-Ringe	PTFE-ummantelte O-Ringe
Konstruktion	Aus reinem PTFE gefertigt	PTFE-Hülle mit Elastomerkern (z. B. FKM, Silikon)
Flexibilität	Starr (60–65 Shore D)	Flexibel und elastisch
Hauptvorteil	Maximale chemische Beständigkeit und Reinheit	Kombiniert PTFE-Chemikalienbeständigkeit mit der Flexibilität von Gummi
Am besten geeignet für	Statische Stirndichtungen in extremen chemischen/thermischen Umgebungen	Statische Dichtungen, die eine zuverlässige, flexible Abdichtung erfordern
Wesentliche Einschränkung	Schlechte elastische Rückstellung; schwierige Installation	Höhere Kosten; Außenhülle kann bei der Installation beschädigt werden
