Die größte Herausforderung bei der Arbeit mit PTFE ist seine außergewöhnlich hohe Rate an Wärmeausdehnung und -kontraktion. Diese Eigenschaft beeinflusst direkt die Dimensionsstabilität des Materials, was erhebliche Hürden während des Bearbeitungsprozesses schafft und eine sorgfältige Berücksichtigung im endgültigen Anwendungsdesign erfordert, um Teileversagen zu verhindern.
Der Erfolg mit PTFE beruht auf einer doppelten Strategie: Sie müssen die Wärme während der Bearbeitung aggressiv kontrollieren, um Maßgenauigkeit zu erreichen, und gleichzeitig das Endteil so konstruieren, dass es die unvermeidlichen Größenänderungen, die es in seiner Betriebsumgebung erfahren wird, aufnehmen kann.
Das Kernproblem: Das thermische Verhalten von PTFE
Polytetrafluorethylen (PTFE) ändert seine Größe bei Temperaturänderungen weitaus drastischer als Metalle oder sogar die meisten anderen Kunststoffe. Dies zu verstehen ist der erste Schritt, um es zu kontrollieren.
Was dies während der Bearbeitung bedeutet
Die Reibung eines Schneidwerkzeugs erzeugt erhebliche Wärme. Wenn das PTFE sich erwärmt, dehnt es sich während des Schneidens aus.
Sobald die Bearbeitung abgeschlossen ist und das Teil auf Umgebungstemperatur abkühlt, schrumpft es. Dies führt zu einem Endteil, das kleiner als die beabsichtigten Abmessungen ist, was zu Komponenten außerhalb der Toleranz führt.
Was dies in der Anwendung bedeutet
Ein perfekt bearbeitetes PTFE-Bauteil dehnt sich immer noch aus und zieht sich zusammen, abhängig von seiner Betriebstemperatur. Ein Teil, das bei 20 °C perfekt passt, kann bei 80 °C zu eng oder zu locker werden.
Dies muss in der Entwurfsphase berücksichtigt werden, insbesondere bei Dichtungen, Lagern oder Verschleißplatten, die mit stabileren Materialien wie Stahl in Kontakt kommen.
Strategien für die Präzisionsbearbeitung
Die Kontrolle der Maßgenauigkeit von PTFE erfordert einen proaktiven Ansatz zur Minderung von Wärmeentwicklung und Materialspannung.
Wärmemanagement mit Schnittgeschwindigkeiten und Vorschüben
Ziel ist es, einen sauberen Schnitt zu erzeugen, der die Wärme schnell mit dem Span abführt. Dies erfordert einen ausgewogenen Ansatz.
Empfohlene Schnittgeschwindigkeiten liegen im Allgemeinen zwischen 200 und 500 Oberflächenfuß pro Minute (SFM).
Kombinieren Sie dies mit relativ hohen Vorschubgeschwindigkeiten von 0,002 bis 0,010 Zoll pro Umdrehung, um einen dickeren Span zu erzeugen, der die Wärme vom Werkstück abführt.
Die entscheidende Rolle des Kühlmittels
Die Verwendung eines Kühlmittels ist unerlässlich, um die thermische Stabilität aufrechtzuerhalten. Ein stetiger Kühlmittelstrom leitet die Wärme aus der Schneidzone ab, bevor sie das Material signifikant ausdehnen kann.
Dieser einzelne Schritt ist eine der effektivsten Möglichkeiten, die thermische Ausdehnung daran zu hindern, die Teilegenauigkeit zu beeinträchtigen.
Richtige Einspannung und Klemmung
PTFE ist ein weiches Material, das sich unter Druck leicht verformt. Übermäßige Klemmkraft verformt das Werkstück, bevor ein einziger Schnitt gemacht wird.
Verwenden Sie minimalen Klemmdruck und Vorrichtungen, die das Teil breitflächig unterstützen, ohne es einzuklemmen. Dies verhindert physikalische Verformungen, die die thermischen Ungenauigkeiten verstärken würden.
Die Kompromisse und Einschränkungen verstehen
Selbst mit perfekter Technik weist PTFE inhärente Eigenschaften auf, die im Design- und Herstellungsprozess respektiert werden müssen.
Erreichbare Toleranzen
Obwohl anspruchsvoll, kann PTFE auf präzise Abmessungen bearbeitet werden. Eine maximale Toleranz von 50 Mikrometer (0,050 mm) gilt bei ordnungsgemäßer Prozesskontrolle als erreichbar.
Das Fordern engerer Toleranzen führt oft zu hohen Ausschussraten und Kosten.
Design für Instabilität
Der wichtigste Faktor für den Anwendungserfolg ist das Design für Bewegung. Gehen Sie davon aus, dass sich das Teil in der Größe ändern wird, und integrieren Sie entsprechende Freiräume oder Dehnungsfugen.
Das Vergessen dieses Schrittes ist ein häufiger Grund für das Versagen von PTFE-Komponenten in Baugruppen, die Temperaturschwankungen unterliegen.
Vermeidung von Stress und Verzug
Neben der Wärme ist es entscheidend, übermäßigen Werkzeugdruck und Vibrationen zu vermeiden. Diese Kräfte können innere Spannungen im Material hervorrufen, die im Laufe der Zeit zu Verzug führen.
Die Verwendung scharfer Werkzeuge und starrer Maschineneinstellungen gewährleistet eine glatte Oberfläche und ein maßhaltiges Endteil.
Wie Sie dies auf Ihr Projekt anwenden können
Ihre Strategie sollte davon geleitet sein, ob Ihre unmittelbare Herausforderung die Fertigungsgenauigkeit oder die langfristige Anwendungsleistung ist.
- Wenn Ihr Hauptaugenmerk auf der Erzielung enger Bearbeitungstoleranzen liegt: Ihre Strategie muss sich um ein aggressives Wärmemanagement durch Kühlmittel, optimierte Vorschubgeschwindigkeiten und minimalen, unterstützenden Klemmdruck drehen.
- Wenn Ihr Hauptaugenmerk auf der langfristigen Leistung in einer Umgebung mit variabler Temperatur liegt: Ihr Design muss die natürliche Wärmeausdehnung und -kontraktion des Materials berücksichtigen, indem ausreichend Betriebsspielraum vorgesehen wird.
Durch die Beherrschung dieser thermischen und mechanischen Überlegungen können Sie zuverlässig maßhaltige und leistungsstarke PTFE-Komponenten herstellen.
Zusammenfassungstabelle:
| Herausforderung | Wichtige Überlegung | Typischer Parameter |
|---|---|---|
| Bearbeitungsgenauigkeit | Wärme von Schneidwerkzeugen kontrollieren | Kühlmitteleinsatz ist unerlässlich |
| Schnittparameter optimieren | 200-500 SFM, 0,002-0,010 Zoll/Umdrehung Vorschub | |
| Richtige Einspannung verwenden | Minimaler Klemmdruck | |
| Anwendungsleistung | Für Dimensionsänderungen konstruieren | Betriebsspielraum einplanen |
| Erreichbare Toleranz | ±50 Mikrometer (0,050 mm) |
Haben Sie Schwierigkeiten mit der Dimensionsinstabilität von PTFE? KINTEK ist spezialisiert auf die Präzisionsbearbeitung von PTFE-Komponenten (Dichtungen, Auskleidungen, Laborgeräte) für die Halbleiter-, Medizin- und Laborindustrie. Wir managen die Wärmeausdehnung während der Fertigung fachmännisch, um Teile zu liefern, die in Ihrer Anwendung zuverlässig funktionieren, von Prototypen bis zu Großserienaufträgen.
Kontaktieren Sie KINTEK noch heute, um Ihre PTFE-Projektanforderungen zu besprechen und eine langfristige Leistung sicherzustellen.

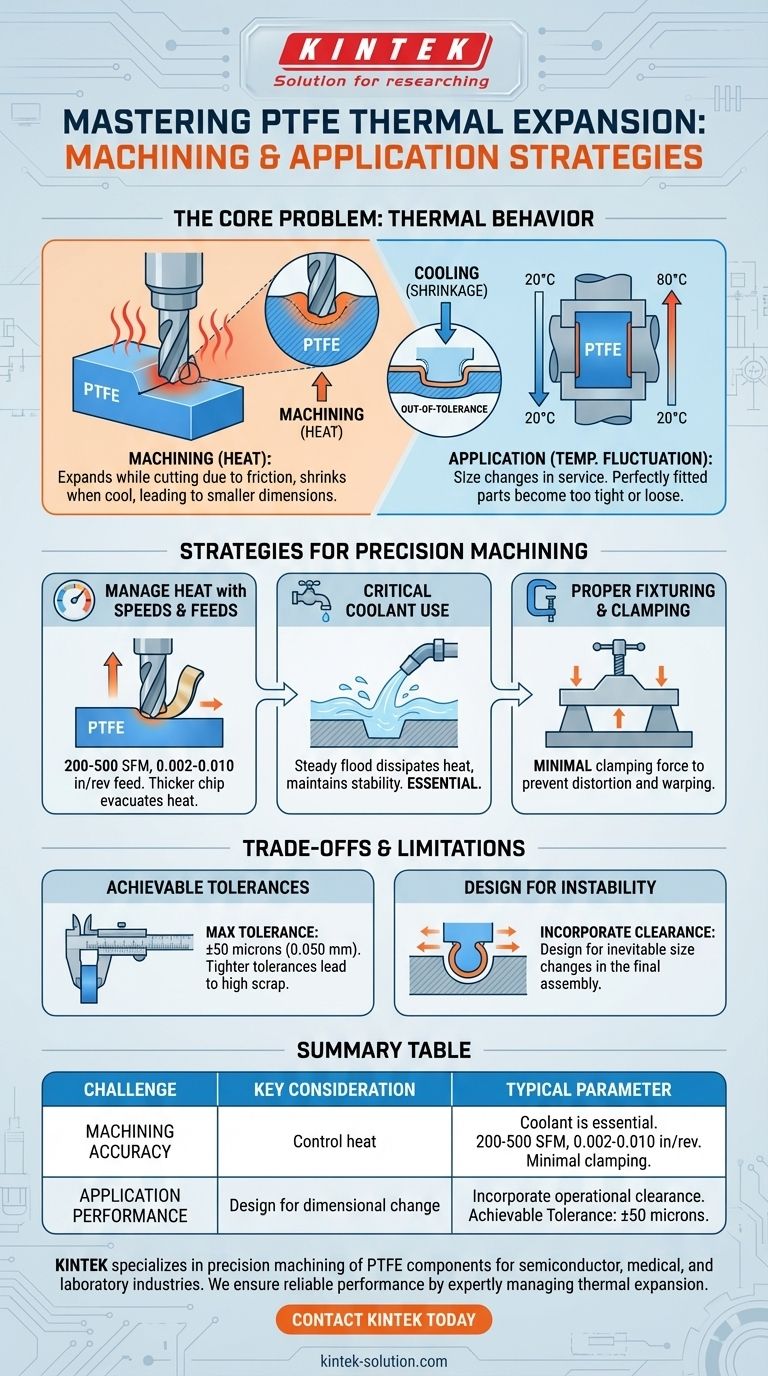

Visuelle Anleitung
