Kurz gesagt: PTFE-Ummantelungsdichtungen sind für Umgebungen konzipiert, in denen außergewöhnliche chemische Beständigkeit mit den mechanischen Dichtungseigenschaften einer herkömmlichen Dichtung kombiniert werden muss. Sie sind am wirksamsten in stark korrosiven Anwendungen, über einen weiten Temperaturbereich und in Systemen mit empfindlichen Flanschoberflächen wie glasemaillierten oder Kunststoffrohrleitungen.
Die Kernstärke einer PTFE-Ummantelungsdichtung liegt in ihrem Verbunddesign. Durch das Ummanteln eines elastischen Kernmaterials mit einer chemisch inerten PTFE-Hülle bietet sie das Beste aus beiden Welten: die unübertroffene Korrosionsbeständigkeit von PTFE und die mechanische Festigkeit sowie Komprimierbarkeit des Einsatzes.
Das Prinzip: Wie eine Ummantelungsdichtung funktioniert
Eine PTFE-Ummantelungsdichtung ist kein Einzelmaterial, sondern ein zweiteiliges System. Das Verständnis dieser Konstruktion ist der Schlüssel dazu, zu wissen, wo und warum sie so wirksam ist.
Die PTFE-Ummantelung (Der chemische Schutzschild)
Die äußere Schicht oder Ummantelung besteht aus PTFE (Polytetrafluorethylen). Dieses Material ist dafür bekannt, nahezu vollständig chemisch inert zu sein.
Diese PTFE-Hülle wirkt als Barriere und schützt den Dichtungskern und die Flanschverbindung vor dem Angriff durch aggressive Medien, von starken Säuren bis hin zu Lösungsmitteln.
Der Kern-Einsatz (Die mechanische Dichtung)
Im Inneren der Ummantelung befindet sich ein flexibles, komprimierbares Einsatzmaterial. Dieser Kern liefert die mechanische Kraft, die erforderlich ist, um eine dichte Abdichtung zu erzeugen.
Häufig verwendete Einsatzmaterialien sind asbestfreie Fasern, Gummi, Graphit oder gewelltes Metall. Die Wahl des Einsatzmaterials bestimmt die Druck- und Temperaturbeständigkeit der Dichtung sowie ihre Fähigkeit, sich an Oberflächenunebenheiten anzupassen.
Schlüsselumgebungen für effektive Leistung
Das Zwei-Material-Design macht PTFE-Ummantelungsdichtungen einzigartig geeignet für spezifische, herausfordernde industrielle Anwendungen.
Aggressive chemische und korrosive Medien
Dies ist die Haupteinsatzanwendung. Die PTFE-Ummantelung stellt sicher, dass die Dichtung bei Exposition gegenüber aggressiven Chemikalien nicht degradiert, die Prozessmedien nicht verunreinigt oder versagt.
Dies macht sie unverzichtbar in der chemischen Verarbeitung, der pharmazeutischen Produktion sowie in Lebensmittel- und Getränkeanwendungen, wo Reinheit und Korrosionsbeständigkeit nicht verhandelbar sind.
Abdichtung empfindlicher oder unebener Flansche
Standard-Feststoffdichtungen können spröde oder empfindliche Flanschoberflächen beschädigen. Ummantelungsdichtungen lösen dieses Problem.
Sie sind die bevorzugte Wahl für die Abdichtung von glasemailliertem Stahl, Kunststoff und emaillierten Flanschen. Die weiche, komprimierbare Beschaffenheit des Einsatzes und die glatte PTFE-Oberfläche erzeugen eine starke Abdichtung, ohne übermäßigen, schädlichen Stress auf die Flanschfläche auszuüben.
Betrieb bei moderater Temperatur und moderatem Druck
Obwohl sie nicht für extreme Drücke und Temperaturen wie eine Festmetalldichtung ausgelegt sind, arbeiten Ummantelungsdichtungen zuverlässig in einem breiten Betriebsfenster.
Abhängig vom Kernmaterial können sie typischerweise Temperaturen bis zu ca. 260°C (500°F) standhalten und erheblichen Schraubenlasten und Innendrücken standhalten, ohne zu brechen.
Verständnis der Kompromisse
Obwohl PTFE-Ummantelungsdichtungen sehr effektiv sind, handelt es sich um eine spezialisierte Lösung mit spezifischen Einschränkungen, die berücksichtigt werden müssen.
Temperaturgrenzen von PTFE
Die primäre Einschränkung ist die Temperaturgrenze des PTFE-Materials selbst, die bei etwa 260°C (500°F) liegt. Darüber kann PTFE zu degradieren beginnen. Für Einsätze bei höheren Temperaturen werden andere Materialien wie Graphit erforderlich.
Die entscheidende Rolle des Einsatzes
Die Gesamtleistung der Dichtung hängt stark vom Kern-Einsatz ab. Ein Gummikern bietet hervorragende Komprimierbarkeit, aber geringere Temperaturbeständigkeit, während ein Graphit- oder Metallkern höhere Temperaturen und Drücke bewältigen kann, aber möglicherweise weniger nachsichtig bei unebenen Oberflächen ist. Die Wahl des falschen Einsatzes kann zum Versagen der Dichtung führen.
Anfälligkeit für Kaltfluss
PTFE als Material kann anfällig für „Kaltfluss“ oder Kriechen sein, bei dem es unter anhaltendem Druck langsam deformiert wird. Der Dichtungskern bietet Widerstand dagegen, aber dies bleibt eine Überlegung bei Anwendungen mit hoher Belastung, die ordnungsgemäße Anzugsdrehmomentverfahren erfordern.
Die richtige Wahl für Ihre Anwendung treffen
Nutzen Sie die einzigartigen Eigenschaften der Dichtung, um Ihre Entscheidung zu leiten.
- Wenn Ihr Hauptaugenmerk auf Korrosionsbeständigkeit liegt: Eine PTFE-Ummantelungsdichtung ist eine ideale Wahl, insbesondere wenn auch die Prozessreinheit eine Rolle spielt.
- Wenn Ihr Hauptaugenmerk auf der Abdichtung empfindlicher Flansche liegt: Dies ist die Standardlösung für glasemaillierte, Kunststoff- oder Keramiksysteme, um Brüche zu verhindern.
- Wenn Ihr Hauptaugenmerk auf einer Allzweckdichtung liegt: Eine PTFE-Ummantelungsdichtung ist möglicherweise überdimensioniert; eine Standard-Asbestfreie oder Gummimischdichtung könnte kostengünstiger sein, wenn kein chemisches Risiko besteht.
- Wenn Ihr Hauptaugenmerk auf sehr hohen Temperaturen oder Drücken liegt: Eine Lösung wie eine Spiralwickeldichtung mit Graphitfüllung oder eine Festmetalldichtung ist wahrscheinlich die technisch bessere Wahl.
Indem Sie die zweiteilige Konstruktion verstehen, können Sie diese Dichtung zuversichtlich genau dort einsetzen, wo ihre einzigartige Kombination aus chemischen und mechanischen Eigenschaften die zuverlässigste Leistung liefert.
Zusammenfassungstabelle:
| Umgebung/Anwendung | Warum PTFE-Ummantelungsdichtungen wirksam sind |
|---|---|
| Aggressive chemische Medien | PTFE-Hülle bietet unübertroffene chemische Beständigkeit und Prozessreinheit. |
| Empfindliche Flansche (Glas, Kunststoff) | Weicher, komprimierbarer Kern dichtet effektiv ab, ohne Oberflächen zu beschädigen. |
| Betrieb bei moderater Temp./Druck | Verbundkonstruktion bewältigt einen breiten Betriebsbereich (bis ca. 260°C / 500°F). |
| Pharmazeutische & Lebensmittel-/Getränkeindustrie | Inertes PTFE gewährleistet keine Kontamination sensibler Prozesse. |
Benötigen Sie eine zuverlässige Abdichtung für anspruchsvolle Bedingungen?
PTFE-Ummantelungsdichtungen sind eine spezialisierte Lösung für Branchen, in denen ein Versagen keine Option ist. Bei KINTEK verstehen wir das kritische Gleichgewicht zwischen chemischer Beständigkeit und mechanischer Leistung.
Wir fertigen hochpräzise PTFE-Komponenten, einschließlich kundenspezifischer Ummantelungsdichtungen, für die Halbleiter-, Medizin-, Labor- und Industriebranche. Ob Sie einen Prototyp für eine neue Anwendung oder eine Massenproduktion benötigen, unsere Expertise stellt sicher, dass Sie eine Dichtung erhalten, die für Ihre spezifische Umgebung optimiert ist – korrosive Medien, empfindliche Flansche und darüber hinaus.
Lassen Sie uns Ihre Anwendungsanforderungen besprechen. Kontaktieren Sie noch heute unsere Experten für eine Lösung, die Leistung und Zuverlässigkeit garantiert.

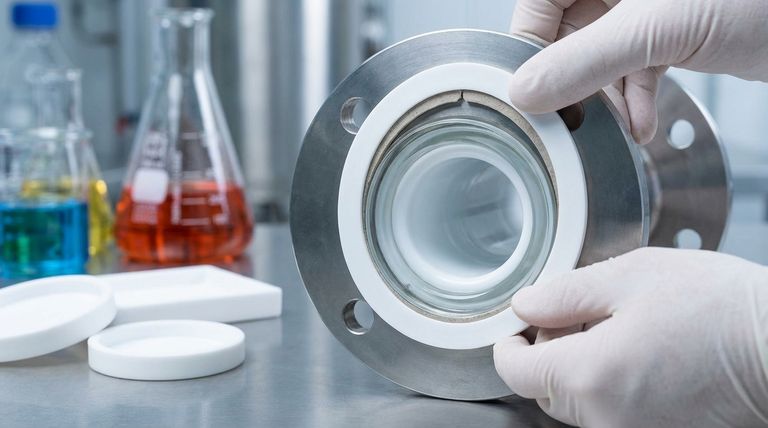

Visuelle Anleitung
