Im Kern ist ein Teflon-ummantelter O-Ring eine Verbunddichtung, die aus zwei unterschiedlichen Komponenten besteht. Er verfügt über einen massiven Elastomer-Innenkern, der vollständig von einem nahtlosen Außenmantel aus einem Hochleistungs-Fluorkunststoff wie Teflon™ FEP oder PFA umschlossen ist.
Dieses Zwei-Komponenten-Design nutzt das Beste aus beiden Welten: Es kombiniert die überragende chemische und Temperaturbeständigkeit eines Fluorkunststoffmantels mit der Flexibilität und dem Kompressionsgedächtnis eines Elastomerkerns, wodurch eine Dichtung entsteht, die sowohl widerstandsfähig als auch außergewöhnlich robust ist.
Die Zwei-Komponenten-Architektur
Ein wichtiger Punkt ist, dass ein ummantelter O-Ring kein einzelnes, einheitliches Material ist. Es handelt sich um eine technische Lösung, bei der jede Komponente eine spezifische und kritische Funktion erfüllt, um eine Dichtungsleistung zu erzielen, die keines der Materialien allein bieten könnte.
Der Innenkern sorgt für die physikalische Kraft der Dichtung, während der Außenmantel den chemischen Schutz bietet.
Den Außenmantel dekonstruieren
Der Außenmantel ist die Komponente, die direkt mit dem Prozessmedium in Kontakt kommt, wodurch seine Eigenschaften für die Dichtungsintegrität und Langlebigkeit von größter Bedeutung sind.
Die Rolle des Fluorkunststoffmantels
Die Hauptfunktion des Mantels besteht darin, eine Barriere gegen aggressive Chemikalien zu bilden. Fluorkunststoffe wie FEP und PFA sind gegenüber den meisten Industriechemikalien und Lösungsmitteln praktisch inert.
Dieser Mantel bietet auch einen sehr niedrigen Reibungskoeffizienten, was in dynamischen Anwendungen vorteilhaft ist und das Anhaften während der Montage verhindert.
Gängige Mantelmaterialien: FEP vs. PFA
Der nahtlose Mantel wird typischerweise aus einem von zwei Materialien hergestellt:
- FEP (Fluoriertes Ethylen-Propylen): Dies ist das Standardmaterial, das eine ausgezeichnete chemische Beständigkeit und einen breiten Betriebstemperaturbereich bietet.
- PFA (Perfluoralkoxy): PFA bietet eine höhere Temperaturgrenze und eine bessere Beständigkeit gegen Spannungsrisse und Kriechen (dauerhafte Verformung unter Last) im Vergleich zu FEP, wodurch es für anspruchsvollere Anwendungen geeignet ist.
Die Bedeutung eines nahtlosen Designs
Die "nahtlose" Beschaffenheit des Mantels ist ein kritisches Konstruktionsmerkmal. Sie stellt sicher, dass es keine Verbindungsstellen oder potenziellen Schwachstellen gibt, die es Chemikalien ermöglichen könnten, einzudringen und den anfälligeren Innenkern anzugreifen.
Den Innenkern verstehen
Obwohl durch den Mantel geschützt, ist der Innenkern der Motor der Dichtung. Er sorgt für die Elastizität und Widerstandsfähigkeit, die zur Aufrechterhaltung einer konstanten Dichtkraft erforderlich sind.
Die Funktion des Elastomerkerns
Die Aufgabe des Kerns ist es, das "Gedächtnis" oder den "Rückstoß" des O-Rings zu gewährleisten. Wenn er in einer Nut (Gland) komprimiert wird, verformt sich der Elastomerkern und übt eine Kraft gegen die Gegenflächen aus, wodurch die physikalische Dichtung entsteht.
Das Kernmaterial bestimmt die Fähigkeit des O-Rings, nach der Kompression zurückzufedern, und seine Leistung über einen Temperaturbereich hinweg.
Gängige Kernmaterialien: Silikon vs. FKM
Zwei Elastomere dominieren als Kernmaterialien:
- Silikon: Bekannt für seine ausgezeichnete Flexibilität bei niedrigen Temperaturen und einen breiten Gesamt-Temperaturbereich. Es hat eine gute Druckverformungsrestbeständigkeit, was bedeutet, dass es sich nach langer Kompression gut erholt.
- FKM (Fluorelastomer): Oft unter seinem Handelsnamen Viton™ bekannt, bietet FKM eine bessere chemische Beständigkeit und höhere Temperaturbeständigkeit als Silikon. Dies macht es zu einer robusteren Wahl für anspruchsvolle thermische oder chemische Umgebungen.
Die Kompromisse verstehen
Obwohl hochwirksam, bringt die Verbundnatur von ummantelten O-Ringen spezifische Überlegungen mit sich.
Reduzierte Elastizität
Der Fluorkunststoffmantel ist deutlich steifer als ein Standardelastomer. Das bedeutet, dass ummantelte O-Ringe mehr Kraft zum Komprimieren benötigen und weniger fehlerverzeihend bei Oberflächenunregelmäßigkeiten oder unsachgemäßem Nutdesign sind.
Installationssensibilität
Aufgrund ihrer Steifigkeit können ummantelte O-Ringe schwieriger zu installieren sein als Standard-O-Ringe. Das Dehnen über Wellen muss mit äußerster Vorsicht erfolgen, um eine Beschädigung des Außenmantels zu vermeiden.
Unterschiede in der Wärmeausdehnung
Der Mantel und die Kernmaterialien haben unterschiedliche Wärmeausdehnungskoeffizienten. Dieser Faktor wird bei der Konstruktion berücksichtigt, aber extreme Temperaturwechsel können die Dichtung über ihre Lebensdauer belasten.
Die richtige Kombination für Ihre Anwendung auswählen
Die Wahl der richtigen Mantel- und Kernkombination ist entscheidend für eine zuverlässige Leistung.
- Wenn Ihr Hauptaugenmerk auf einer breiten chemischen Kompatibilität unter Standardbedingungen liegt: Ein Standard-FEP-Mantel mit einem Silikonkern ist oft die kostengünstigste und zuverlässigste Wahl.
- Wenn Ihre Anwendung hohe Temperaturen oder aggressive Chemikalien beinhaltet: Ein PFA-Mantel mit einem FKM-Kern bietet das höchste Maß an thermischer und chemischer Stabilität.
- Wenn Ihr System in kryogenen oder Niedertemperaturumgebungen arbeitet: Ein Silikonkern ist unerlässlich, um Flexibilität und die richtige Dichtkraft zu erhalten.
Das Verständnis dieser beiden Kernkomponenten ermöglicht es Ihnen, eine technische Dichtung auszuwählen, die perfekt auf Ihre betrieblichen Anforderungen abgestimmt ist.
Zusammenfassungstabelle:
| Komponente | Funktion | Gängige Materialien |
|---|---|---|
| Außenmantel | Bietet chemische/Temperaturbeständigkeit; geringe Reibung | FEP (Standard), PFA (Hochtemperatur) |
| Innenkern | Bietet Elastizität und Dichtkraft (Gedächtnis) | Silikon (Flexibilität), FKM (Hochtemperatur/Chemikalien) |
Benötigen Sie eine Hochleistungsdichtung für anspruchsvolle Bedingungen?
KINTEK ist spezialisiert auf die Herstellung von Präzisions-PTFE-Komponenten, einschließlich kundenspezifischer Teflon-ummantelter O-Ringe. Wir kombinieren fachkundige Materialauswahl mit präziser Produktion, um Dichtungen zu liefern, die die genauen Anforderungen der Halbleiter-, Medizin-, Labor- und Industriesektoren erfüllen.
Ob Sie Prototypen oder Großserien benötigen, wir stellen sicher, dass Ihre Dichtungen zuverlässige chemische Beständigkeit und Dichtkraft bieten. Kontaktieren Sie KINTEK noch heute, um Ihre individuelle Dichtungslösung zu besprechen!

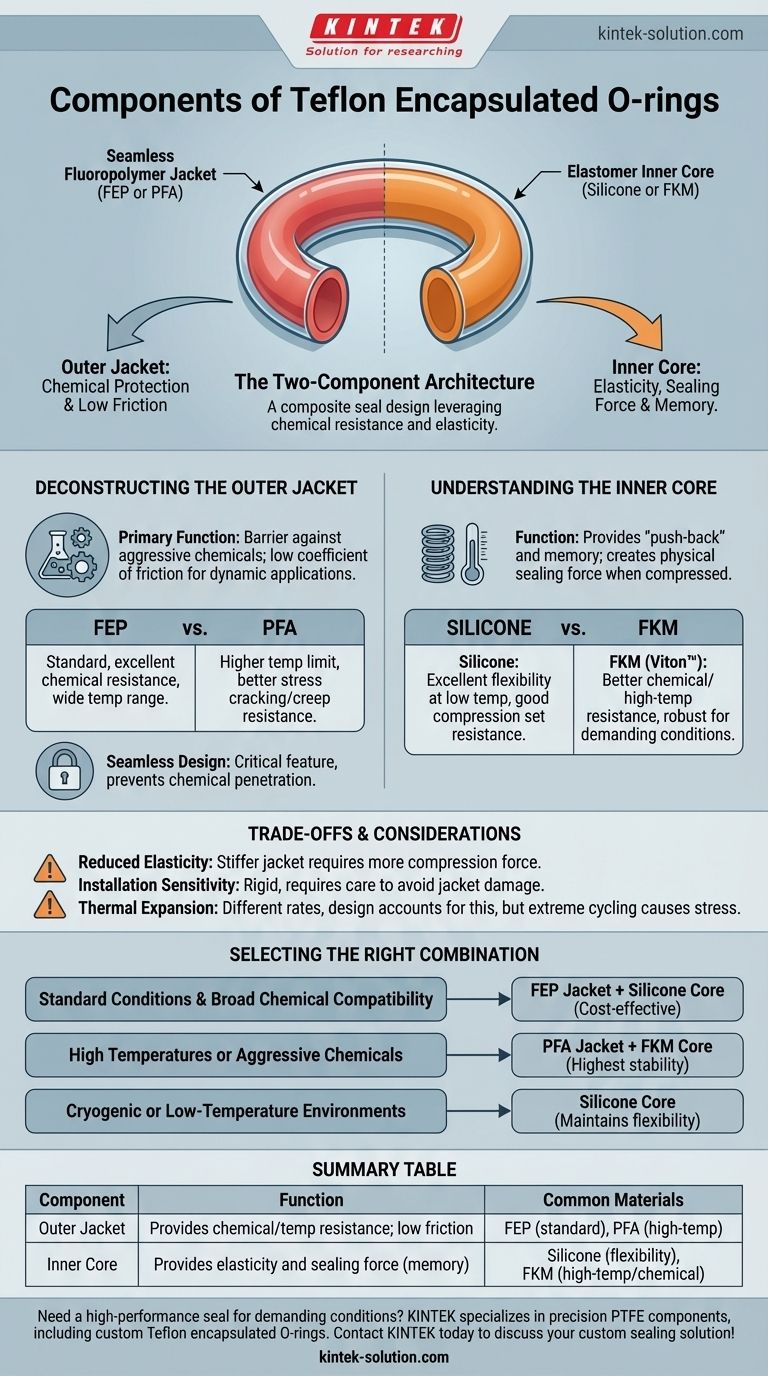

Visuelle Anleitung
