Die kurze Antwort lautet, dass es keine einheitliche Standardtoleranz für PTFE-Kugeln gibt; sie hängt vollständig von der Güte und dem beabsichtigten Anwendungsbereich ab. Die Toleranzen können von breiten ±5 % für den allgemeinen Gebrauch bis hin zu engen ±0,003 Zoll für Präzisionsanwendungen reichen.
Die wichtigste Erkenntnis ist, dass PTFE-Kugeltoleranzen nicht universell sind. Sie sind eine Spezifikation, die Sie basierend auf den Anforderungen Ihrer Anwendung definieren müssen, wobei ein direkter Kompromiss zwischen Präzision und Kosten besteht.
Die zwei Stufen der PTFE-Kugeltoleranz
Die einzigartigen Eigenschaften von PTFE machen es für eine Vielzahl von Anwendungen geeignet, von einfachen Mischmedien bis hin zu Hochleistungs-Ventilsitzen. Dies hat zu zwei unterschiedlichen Stufen der Fertigungstoleranz geführt.
Standardgüte: Die ±5%-Regel
Für viele Massenanwendungen ist eine lockere Toleranz völlig ausreichend. Eine Durchmesser-Toleranz von ±5 % ist eine übliche Spezifikation für diese Kugeln für allgemeine Zwecke.
Diese Güte wird oft dort eingesetzt, wo die genaue Größe der Kugel weniger kritisch ist als ihre chemische Inertheit oder reibungsarmen Eigenschaften, wie z. B. beim Mischen oder bei der Medienagitation.
Präzisionsgüte: Die ±0,00x"-Regel
Für mechanische oder Dichtungsanwendungen ist eine viel engere Toleranz erforderlich. Hier werden Toleranzen in Tausendstel Zoll angegeben.
Diese Präzisionskugeln werden für spezifische technische Funktionen gefertigt, bei denen eine gleichbleibende Größe für die Leistung entscheidend ist, wie z. B. bei Rückschlagventilen, Lagern oder Durchflussmessern.
Wichtige Faktoren, die die endgültige Toleranz bestimmen
Wenn Sie sich für Präzisionsgüten entscheiden, bestimmen mehrere miteinander verbundene Faktoren die erreichbare Toleranz. Diese müssen Sie bei der Spezifikation eines Teils berücksichtigen.
Kugeldurchmesser
Die Größe der Kugel selbst ist ein Hauptfaktor. Als allgemeines Fertigungsprinzip lässt sich eine engere absolute Toleranz oft leichter bei kleineren Teilen einhalten.
- Größere Kugeln: Haben typischerweise eine Toleranz von etwa
±0,005 Zoll. - Kleinere Kugeln: Können oft auf eine engere Toleranz, wie z. B.
±0,003 Zoll, eingehalten werden.
Kugelform (Rundheit)
Die Durchmesser-Toleranz allein garantiert nicht, dass ein Teil perfekt rund ist. Die Kugelform, oft gemessen als Total Indicator Reading (TIR), gibt an, wie stark die Oberfläche der Kugel von einer perfekten Kugel abweicht.
Eine Kugel kann an jeder Messstelle innerhalb ihrer Durchmesser-Toleranz liegen, aber dennoch leicht eiförmig sein. Daher erfordern Präzisionsanwendungen die Angabe sowohl einer Durchmesser-Toleranz als auch eines maximalen TIR, der ebenfalls von 0,003" bis 0,005" reichen kann.
Materialgüte
Auch die verwendete PTFE-Harzart spielt eine Rolle. PTFE-Kugeln sind in verschiedenen Güten erhältlich, z. B. Virgin (Neuware) oder Ultra-Modifiziert.
Modifizierte Güten können eine verbesserte Dimensionsstabilität und Kriechfestigkeit bieten, was im Vergleich zu Standard-Virgin-PTFE konsistentere und engere Fertigungstoleranzen ermöglichen kann.
Die Kompromisse verstehen
Die Wahl der richtigen Toleranz ist eine kritische Designentscheidung mit direkten Auswirkungen auf das Budget und die Leistung Ihres Projekts.
Die Kosten der Präzision
Engere Toleranzen sind niemals kostenlos. Das Erreichen einer ±0,003"-Toleranz mit einem 0,003"-TIR erfordert anspruchsvollere Fertigungsverfahren, strengere Qualitätskontrolle und höhere Ausschussraten.
Das bedeutet, dass eine PTFE-Kugel der Präzisionsgüte erheblich teurer sein kann als eine Kugel der Standardgüte gleicher Größe.
Das Risiko der Überspezifikation
Ein häufiger Konstruktionsfehler ist die Angabe einer engeren Toleranz, als die Anwendung tatsächlich erfordert. Dies führt zu unnötigen Kosten und Fertigungskomplexität, ohne einen funktionalen Vorteil zu bieten.
Wenn eine ±5 %-Toleranz für die Funktion der Kugel ausreicht, ist die Angabe einer engeren Toleranz eine Verschwendung von Ressourcen.
So geben Sie die korrekte Toleranz an
Basieren Sie Ihre Entscheidung auf den spezifischen funktionalen Anforderungen Ihres Designs.
- Wenn Ihr Hauptaugenmerk auf einer nicht kritischen Anwendung liegt (z. B. Mischmedien): Eine Standard-±5%-Durchmesser-Toleranz ist fast immer ausreichend und die kostengünstigste Wahl.
- Wenn Ihr Hauptaugenmerk auf einer Dichtungs- oder mechanischen Anwendung liegt (z. B. Ventilsitze, Lager): Sie müssen eine Präzisionstoleranz (wie ±0,005" oder besser) und eine Kugelform (TIR) basierend auf Ihrer technischen Analyse angeben.
- Wenn Sie ein Teil ersetzen oder unsicher sind: Konsultieren Sie immer das Datenblatt des Herstellers für die spezifische Teilenummer, da Toleranzen letztendlich von Artikel zu Artikel definiert werden.
Letztendlich ist die Anpassung der Spezifikation an den tatsächlichen technischen Bedarf der effektivste Ansatz bei der Auswahl Ihrer Komponente.
Zusammenfassungstabelle:
| Toleranzgüte | Typische Durchmesser-Toleranz | Häufige Anwendungen |
|---|---|---|
| Standardgüte | ±5% | Mischmedien, allgemeiner Gebrauch, bei dem die genaue Größe nicht kritisch ist |
| Präzisionsgüte | ±0,003" bis ±0,005" | Ventilsitze, Lager, Durchflussmesser, Dichtungsanwendungen |
Benötigen Sie die richtige PTFE-Kugel für Ihre Anwendung?
Bei KINTEK fertigen wir hochwertige PTFE-Komponenten, einschließlich Präzisionskugeln, Dichtungen, Auskleidungen und Laborartikel. Ob Sie Standardgüten für Mischmedien oder ultrapräzise Komponenten für die Halbleiter-, Medizin- oder Industriebranche benötigen, wir liefern. Unsere Expertise in der kundenspezifischen Fertigung stellt sicher, dass Sie genau die Toleranz und Kugelform erhalten, die Ihr Design erfordert, von Prototypen bis hin zu Großserienaufträgen.
Kontaktieren Sie noch heute unsere Experten, um Ihre Spezifikationen zu besprechen und ein Angebot zu erhalten!

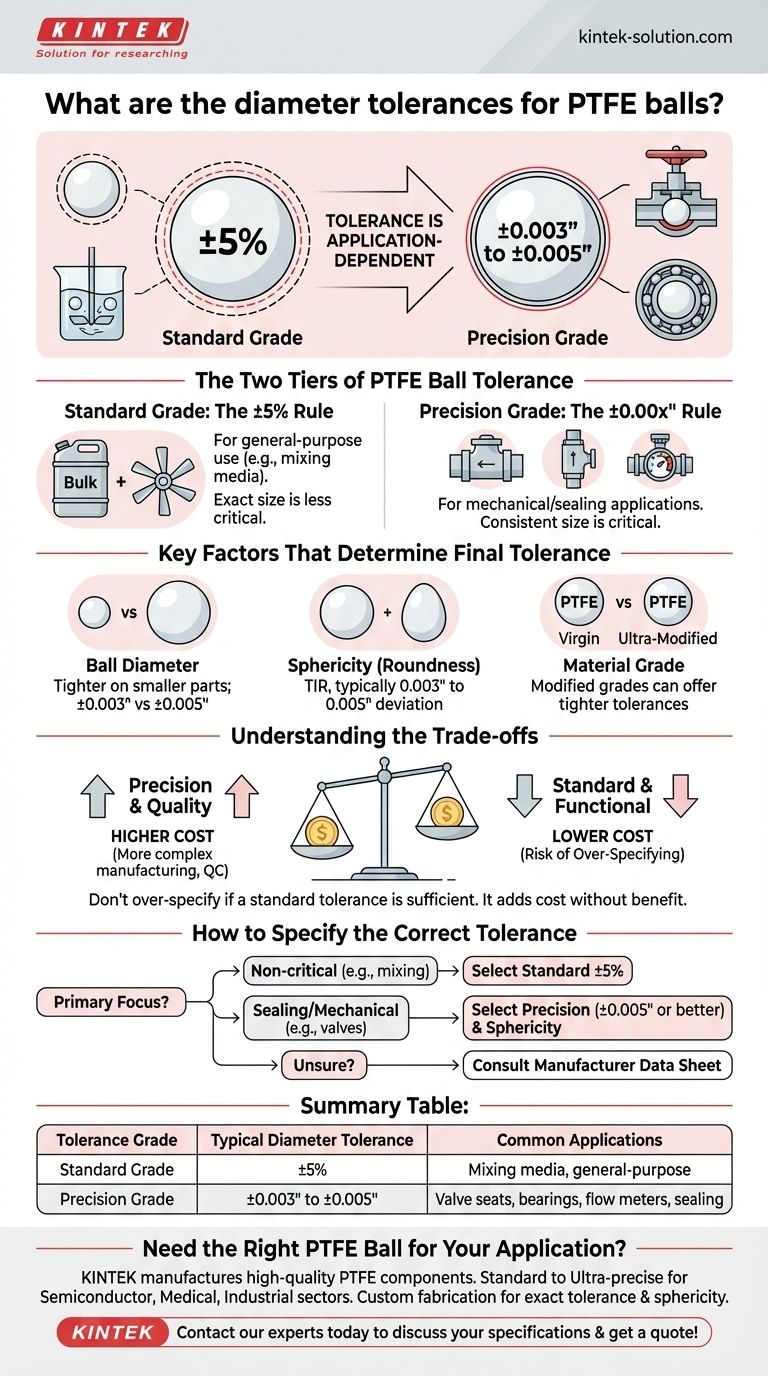

Visuelle Anleitung
