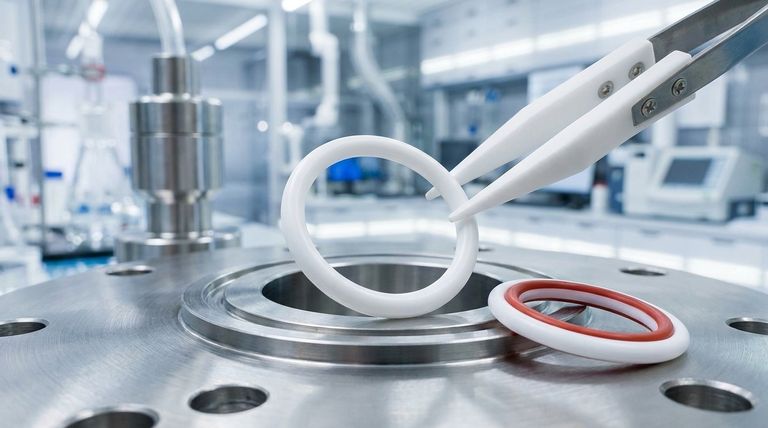

Im Kern ist ein PTFE-O-Ring eine Verbunddichtung, die zwei Materialien kombiniert, um eine Leistung zu erzielen, die keines der Materialien allein erreichen könnte. Seine Struktur besteht typischerweise aus einem elastischen Gummikern, wie Viton® oder Silikon, der in einem nahtlosen Mantel aus Polytetrafluorethylen (PTFE) eingeschlossen ist. Dieses Design nutzt die Flexibilität des Gummikerns, um eine zuverlässige Dichtkraft zu erzeugen, während der PTFE-Mantel als robuste Barriere gegen raue Umgebungen dient.
Das grundlegende Prinzip eines PTFE-O-Rings besteht darin, die aktivierenden, elastischen Eigenschaften eines Gummikerns mit der außergewöhnlichen chemischen, Temperatur- und Reibungsbeständigkeit einer PTFE-Außenhülle zu kombinieren, um eine Hochleistungsdichtung für anspruchsvolle Anwendungen zu schaffen.
Den PTFE-O-Ring entschlüsseln
Ein Standard-O-Ring verlässt sich auf ein einziges Material (ein Elastomer) sowohl für seine Elastizität als auch für seine chemische Beständigkeit. Ein PTFE-O-Ring trennt diese Funktionen in ein effektiveres, zweiteiliges System.
Die Dual-Material-Struktur
Die gebräuchlichste Konfiguration ist ein verkapselter O-Ring. Dieser verfügt über einen Innenkern aus einem Standard-Elastomer, das aufgrund seiner mechanischen Eigenschaften ausgewählt wurde.
Dieser Kern wird dann nahtlos von einem dünnen, aber haltbaren PTFE-Mantel umschlossen. Dieser Mantel ist der einzige Teil der Dichtung, der mit dem Systemfluid und der Hardware in Kontakt kommt.
Die Rolle des elastischen Kerns
Der innere Gummikern fungiert als "Feder" der Dichtung. Seine Hauptaufgabe ist es, die Elastizität und das Formgedächtnis bereitzustellen, die erforderlich sind, um sich an die Dichtflächen anzupassen.
Beim Komprimieren während der Installation erzeugt dieser Kern die konstante Auswärtskraft oder Vorspannung, die für die Schaffung der anfänglichen, positiven Dichtung unerlässlich ist.
Die Funktion des PTFE-Mantels
Der PTFE-Mantel ist die Hochleistungsschnittstelle. Er bietet die Eigenschaften, die Standard-Elastomere nicht haben, und dient als Schutzschild für den anfälligen Kern.
Diese äußere Schicht bietet extreme chemische Inertheit, einen breiten Betriebstemperaturbereich und einen sehr niedrigen Reibungskoeffizienten.
Das Dichtungsprinzip in Aktion
Der Dichtungsmechanismus ist ein zweistufiger Prozess, der sowohl die anfängliche Kompression als auch den nachfolgenden Systemdruck nutzt, um eine leckagefreie Barriere aufrechtzuerhalten.
Die anfängliche Dichtung erreichen
Beim Einbau in eine Nut wird der O-Ring gequetscht. Diese Kompression verformt den elastischen Kern, der den PTFE-Mantel fest gegen die Gegenflächen drückt.
Diese anfängliche Vorspannung füllt mikroskopische Unebenheiten in der Hardware und bildet eine dichte Abdichtung, selbst wenn das System nicht unter Druck steht.
Die Dichtung unter Druck aufrechterhalten
Wenn das System unter Druck steht, findet dieser Druck seinen Weg zum O-Ring. Das Fluid drückt auf die Dichtung und drängt sie fester gegen die stromabwärtige Seite der Nut.
Diese druckaktivierte Wirkung verstärkt die Dichtung, wobei der reibungsarme PTFE-Mantel kleine Bewegungen ohne Beschädigung oder übermäßigen Verschleiß ermöglicht, insbesondere bei dynamischen Anwendungen.
Hauptvorteile der PTFE-Schnittstelle
Der "König der Kunststoffe", PTFE, verleiht mehrere entscheidende Leistungsvorteile, die diese Dichtungen ideal für anspruchsvolle Industrieumgebungen machen.
Unübertroffene chemische Beständigkeit
PTFE ist gegenüber fast allen Industriechemikalien, einschließlich aggressiver Säuren, Basen, Lösungsmittel und Kraftstoffe, praktisch inert. Es kann Fluide mit einem pH-Wert von 0 bis 14 zuverlässig handhaben.
Dies verhindert das chemische Quellen, den Abbau und das Versagen, die bei Standard-Gummidichtungen in korrosiven Anwendungen üblich sind.
Breiter Temperaturbereich
Reines PTFE kann einem außergewöhnlich breiten Temperaturbereich standhalten, von kryogenen Bedingungen (-260°C) bis zu sehr hohen Temperaturen (+300°C).
Diese thermische Stabilität übertrifft die von fast allen Elastomeren bei weitem.
Außergewöhnlich geringe Reibung
Mit einem Reibungskoeffizienten von etwa 0,2 gegenüber Metall bietet PTFE eine selbstschmierende Oberfläche.
Dies ist ein großer Vorteil bei oszillierenden oder rotierenden Anwendungen, da es den Widerstand, die Wärmeentwicklung und den Verschleiß sowohl an der Dichtung als auch an der Hardware reduziert.
Die Kompromisse verstehen
Obwohl leistungsstark, führt die Verbundnatur von PTFE-O-Ringen zu spezifischen Einschränkungen, die für eine erfolgreiche Anwendung verstanden werden müssen.
Das Kernmaterial bestimmt die Gesamtgrenzen
Der beeindruckende Temperaturbereich von PTFE ist nur ein Teil der Gleichung. Die tatsächliche Betriebstemperatur der Dichtung wird durch ihren Elastomerkern begrenzt.
Ein Silikonkern bietet einen weiten Temperaturbereich (ca. -60°C bis 200°C), hat aber eine schlechte Gasdurchlässigkeit. Ein Viton® (FKM)-Kern bietet eine ausgezeichnete chemische Beständigkeit, jedoch innerhalb eines engeren Temperaturbereichs (ca. -20°C bis 200°C). Der Kern ist das schwache Glied für Temperatur und Druck.
Höherer Druckverformungsrest
PTFE ist ein Kunststoff, kein echter Gummi. Es ist weniger "federnd" und nimmt seine ursprüngliche Form nach langer Kompression nicht so gut wieder an wie ein Elastomer.
Dies bedeutet, dass PTFE-O-Ringe einen höheren Druckverformungsrest aufweisen. Sie sind weniger nachsichtig bei schlecht konstruierten Nuten oder wiederholten Montage- und Demontagezyklen.
Empfindlichkeit bei der Installation
Der PTFE-Mantel ist relativ steif und hat im Vergleich zu einem Standard-O-Ring sehr wenig Dehnung.
Dies erfordert besondere Sorgfalt bei der Installation, um Kratzer, Kerben oder Falten am Mantel zu vermeiden, da jede Beschädigung einen potenziellen Leckpfad schaffen kann.
Die richtige Wahl für Ihre Anwendung treffen
Die Auswahl der richtigen Dichtung erfordert die Abstimmung ihrer Eigenschaften auf die primäre Herausforderung Ihres Systems.
- Wenn Ihr Hauptaugenmerk auf aggressiver chemischer Kompatibilität liegt: PTFE-verkapselte O-Ringe sind die definitive Wahl, wo Standard-Elastomere chemisch abgebaut und versagen würden.
- Wenn Ihr Hauptaugenmerk auf dynamischer Abdichtung liegt: Die reibungsarme, selbstschmierende Oberfläche von PTFE reduziert Verschleiß und Wärme und verlängert die Lebensdauer der Dichtung in oszillierenden oder rotierenden Teilen erheblich.
- Wenn Ihr Hauptaugenmerk auf einer einfachen, statischen Dichtung in einer nicht-aggressiven Umgebung liegt: Ein Standard-O-Ring aus einem einzigen Material ist oft eine flexiblere und kostengünstigere Lösung.
Letztendlich ist die Wahl eines PTFE-O-Rings eine strategische Entscheidung, um spezifische technische Herausforderungen zu lösen, die Standarddichtungen nicht bewältigen können.
Zusammenfassungstabelle:
| Komponente | Material | Primäre Funktion |
|---|---|---|
| Elastischer Kern | Viton®, Silikon, etc. | Bietet die Dichtkraft und Elastizität. |
| PTFE-Mantel | Polytetrafluorethylen (PTFE) | Wirkt als chemisch inerte, reibungsarme Barriere. |
| Schlüsselvorteil | Nutzen | |
| Chemische Beständigkeit | Handhabt pH 0-14, beständig gegen Säuren, Basen und Lösungsmittel. | |
| Temperaturbereich | Betrieb von kryogen (-260°C) bis hohe Hitze (+300°C). | |
| Geringe Reibung | Selbstschmierend (Koeffizient ~0,2), ideal für dynamische Anwendungen. |
Lösen Sie Ihre schwierigsten Dichtungsherausforderungen mit KINTEK
Benötigen Sie eine zuverlässige Dichtung für aggressive Chemikalien, extreme Temperaturen oder anspruchsvolle dynamische Anwendungen? Standard-Elastomer-O-Ringe reichen möglicherweise nicht aus.
KINTEK ist spezialisiert auf die Herstellung von Hochleistungs-PTFE-Komponenten, einschließlich präziser PTFE-O-Ring-Dichtungen. Wir verstehen, dass jede Anwendung einzigartig ist. Deshalb legen wir Wert auf Präzisionsfertigung und bieten kundenspezifische Fertigung – von ersten Prototypen bis hin zu Großserien – um Ihre exakten Spezifikationen zu erfüllen.
Unsere PTFE-Dichtungen sind in den anspruchsvollsten Branchen gefragt, darunter:
- Halbleiterfertigung
- Medizinische und pharmazeutische Geräte
- Labor- und Analyseinstrumente
- Industrielle Verarbeitung
Lassen Sie uns Ihnen helfen, die Zuverlässigkeit und Langlebigkeit Ihres Systems zu verbessern.
Kontaktieren Sie KINTEK noch heute, um Ihre spezifischen Anforderungen zu besprechen und ein Angebot für eine auf Leistung ausgelegte Dichtungslösung zu erhalten.

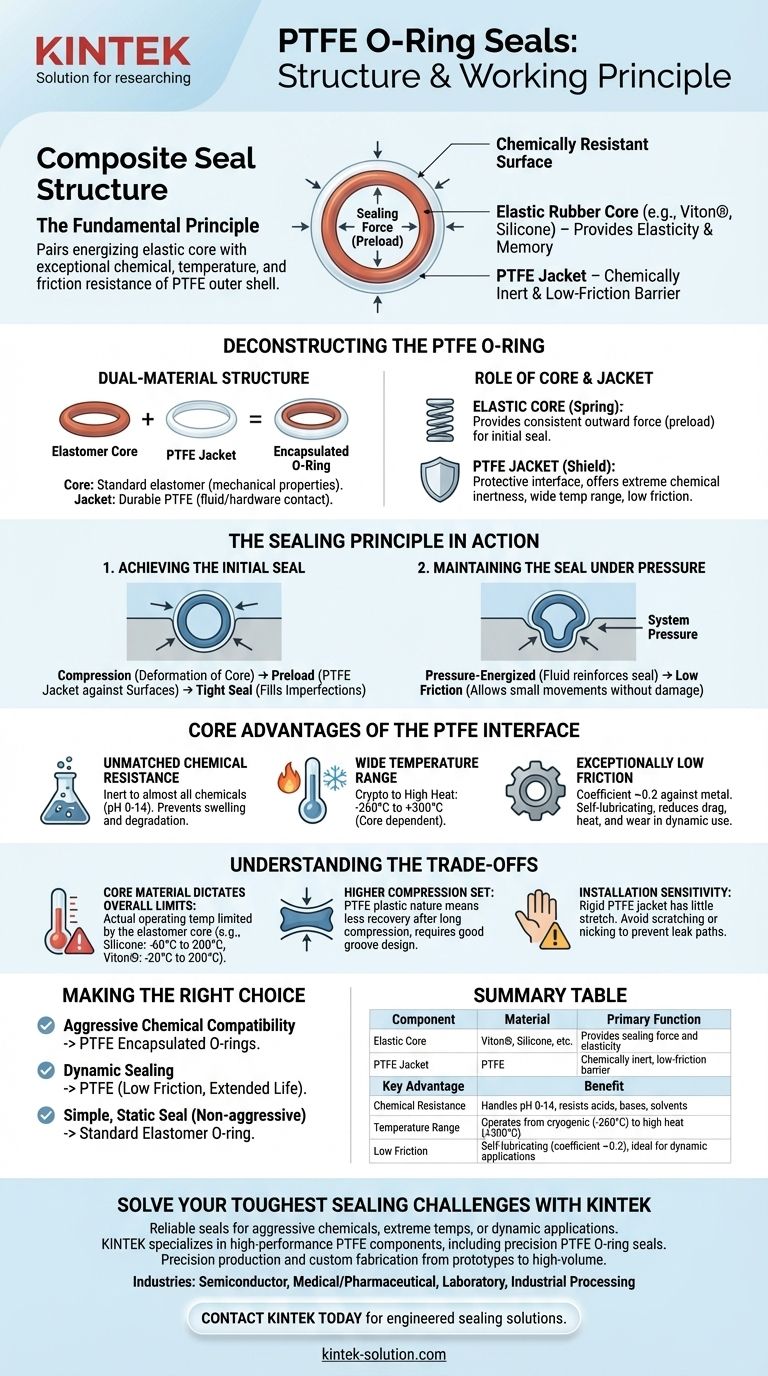

Visuelle Anleitung
