Die Illusion der Einfachheit
Ein Million-Dollar-Satellit fällt aus. Ein steriler Bioreaktor wird kontaminiert. Eine Halbleiterproduktionslinie kommt zum Stillstand. Der Schuldige bei diesen katastrophalen Ausfällen ist oft keine komplexe elektronische Komponente, sondern ein winziger Polymerring, der nur wenige Dollar kostet.
Dies geschieht, weil wir einem kognitiven Kurzschluss erliegen. Wir sehen eine Dichtung und betrachten sie als einfache, passive Komponente – eine Ware. Wir behandeln eine Hochleistungs-PTFE-Dichtung wie einen Gummi-O-Ring und erwarten, dass sie einfach "funktioniert".
Dies ist ein grundlegendes Missverständnis. Eine PTFE-Dichtung ist keine Komponente; sie ist der sichtbare Teil eines unsichtbaren, vernetzten Systems. Ihr Versagen ist selten ein Versagen der Dichtung selbst, sondern ein Versagen des Systems als Ganzes.
Das Drei-Körper-Problem der Abdichtung
Eine zuverlässige, langlebige Abdichtung zu erreichen, ist ein ständiges Aushandeln zwischen drei kritischen Elementen. Wie eine stabile Umlaufbahn hängt der Erfolg vom perfekten Gleichgewicht der Kräfte zwischen ihnen ab. Das Ignorieren eines Elements bringt das gesamte System ins Chaos.
1. Der intrinsische Charakter der Dichtung: Material und Profil
Das erste Element ist die Beschaffenheit der Dichtung selbst. Dies beginnt mit der Materialwahl, die ihre Kernfähigkeiten bestimmt.
- Jungfräuliches (reines) PTFE: Dies ist der Diplomat, der wegen seiner unübertroffenen chemischen Inertheit gewählt wird. In den makellosen Umgebungen der Pharma- oder Halbleiterfertigung ist seine Reinheit seine größte Stärke.
- Gefülltes PTFE: Dies ist das Arbeitstier. Durch die Zugabe von Füllstoffen – Kohlenstoff, Glas, Bronze – verbessern wir spezifische Eigenschaften. Diese Verbindungen gewinnen immense Verschleißfestigkeit und Beständigkeit gegen "Kriechen" (Verformung unter Last), was sie für Hochdruck- und dynamische Anwendungen unerlässlich macht.
Das Dichtungsprofil – die physische Geometrie seiner Lippen und seines Körpers – ist seine Strategie. Ein V-Ring, eine U-Cup oder eine kundenspezifische Lippendichtung hat jeweils eine andere Art, mit einer Oberfläche in Eingriff zu treten, auf Druck zu reagieren und Reibung zu managen. Die Form muss auf die Aufgabe abgestimmt sein.
2. Die verborgene Kraft: Der Energizer
Hier liegt der am meisten missverstandene Aspekt einer PTFE-Dichtung. Im Gegensatz zu elastischem Gummi ist PTFE ein Kunststoff. Wenn es komprimiert wird, hat es nur sehr wenig "Gedächtnis" oder den Wunsch, zurückzuspringen. Es behält seine neue, komprimierte Form bei.
Deshalb sind Hochleistungs-PTFE-Dichtungen energetisiert.

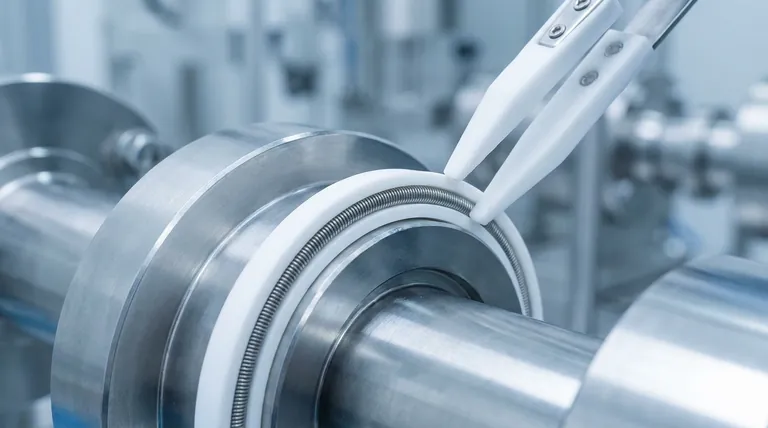

Im Inneren der PTFE-Hülle befindet sich eine Feder (oder manchmal ein O-Ring). Dieser Energizer ist der Wille der Dichtung. Er liefert eine konstante, aktive Kraft, die die Dichtlippen gegen die Hardware drückt. Er ist der Mechanismus, der winzige Unvollkommenheiten, Materialkriechen und den mikroskopischen Verschleiß kompensiert, der über Millionen von Zyklen auftritt.
Die Wahl des Energizers – eine V-Feder für hohe Lasten, eine Spiralfeder für weite Temperaturbereiche – ist ebenso entscheidend wie die Wahl des PTFE selbst. Er ist die Seele der Maschine.
3. Die Welt, in der sie lebt: Hardware-Design
Sie können die fortschrittlichste Dichtung spezifizieren, die je konzipiert wurde, aber sie wird sofort versagen, wenn ihre Umgebung feindselig ist. Die passende Hardware ist keine passive Bühne; sie ist ein aktiver Teilnehmer am Dichtungssystem.
Drei Hardware-Eigenschaften sind von größter Bedeutung:
- Oberflächengüte: Es ist eine heikle Balance. Zu rau wirkt die Oberfläche wie Schleifpapier und scheuert die Dichtlippe ab. Zu glatt verhindert sie die Bildung eines mikroskopischen Films des Systemmediums, was zu hoher Reibung und Hitze führt.
- Härte: Die Hardware muss deutlich härter sein als das Dichtungsmaterial, insbesondere bei der Verwendung von aggressiven gefüllten PTFE-Verbindungen. Andernfalls verschleißt die Hardware, nicht die Dichtung, was zu katastrophalen Leckagen führt.
- Der Extrusionsspalt: Dies ist der winzige Abstand zwischen beweglichen und statischen Teilen. Unter hohem Druck wird dieser Spalt zur Waffe. Wenn er zu groß ist, drückt die immense Kraft das weiche PTFE-Material physisch in den Spalt und zerreißt es. Dies ist eine Hauptursache für Ausfälle in Hochdruck-Hydraulik- und Pneumatiksystemen.
Die Psychologie des Scheiterns: Das Offensichtliche übersehen
Die einzigartigen Eigenschaften von PTFE führen zu Herausforderungen, die oft übersehen werden, nicht weil sie komplex sind, sondern weil sie banal erscheinen.
- Die Installationshürde: PTFE ist steif. Es kann nicht wie Gummi gedehnt und in eine Nut gerollt werden. Die Installation erfordert Sorgfalt, richtiges Werkzeug und oft speziell entwickelte Hardware, die es ermöglicht, die Dichtung ohne Beschädigung zu installieren. Ein winziger Kratzer von einem scharfen Gewinde während der Installation kann einen Leckweg erzeugen, der die Anwendung von Anfang an zum Scheitern verurteilt.
- Der Reibungs-Trugschluss: Wir hören "geringe Reibung" und denken "keine Reibung". Aber bei Hochgeschwindigkeitsanwendungen erzeugt selbst die minimale Reibung von PTFE Hitze. Diese thermische Energie muss durch Schmierung oder Wärmeableitung gemanagt werden, sonst kann das Dichtungsmaterial seine Temperaturgrenzen überschreiten und versagen.
Design für Erfolg
Um ein zuverlässiges System zu bauen, müssen Sie mit den richtigen Fragen beginnen, geleitet von Ihrer primären Herausforderung.
| Primäre Herausforderung | Systemdesign-Fokus |
|---|---|
| Extreme chemische Beständigkeit | Priorisieren Sie jungfräuliches PTFE oder eine kompatible gefüllte Sorte. Stellen Sie sicher, dass der Metall-Energizer (z. B. Hastelloy) ebenso beständig gegen das aggressive Medium ist. |
| Hochdruck-Eindämmung | Besessenheit vom Extrusionsspalt – machen Sie ihn so klein wie die Fertigung es zulässt. Wählen Sie ein robustes Dichtungsprofil mit einem Hochdruck-Energizer, um Extrusion zu widerstehen. |
| Dynamischer oder verschleißintensiver Einsatz | Verwenden Sie eine gefüllte PTFE-Verbindung. Spezifizieren und überprüfen Sie kritisch die Oberflächengüte und Härte der Hardware, um eine dauerhafte, reibungsarme Paarung zu schaffen. |
Wahre Zuverlässigkeit kommt nicht von einer Katalognummer. Sie kommt von einem ganzheitlichen Ingenieuransatz, der die Dichtung, den Energizer und die Hardware als ein integriertes System behandelt.
Bei KINTEK fertigen wir nicht nur Komponenten; wir entwickeln Lösungen. Wir sind spezialisiert auf präzise PTFE-Dichtungen, -Liner und kundenspezifische Teile für die anspruchsvollsten Halbleiter-, Medizin- und Industrieanwendungen. Wir verstehen, dass Erfolg eine Partnerschaft erfordert, die auf einem tiefen Verständnis Ihres gesamten Systems basiert. Lassen Sie uns eine Lösung entwickeln, die jede Variable berücksichtigt. Kontaktieren Sie unsere Experten
