PTFE-Kugeln sind in einer breiten Palette von Standardgrößen erhältlich. Typischerweise können Sie diese in Durchmessern von 3 mm bis zu 100 mm beziehen, was eine Vielzahl von industriellen, chemischen und mechanischen Anwendungen abdeckt.
Obwohl die Größenpalette von PTFE-Kugeln breit ist, ist der entscheidende Faktor für jede Anwendung die Übereinstimmung der erforderlichen Maßtoleranz und der Materialgüte mit den spezifischen Leistungsanforderungen.
Über den Durchmesser hinaus: Wichtige Spezifikationen verstehen
Die Auswahl der richtigen PTFE-Kugel erfordert einen Blick über die einfache Durchmesserangabe hinaus. Faktoren wie Toleranz, Rundheit und Materialzusammensetzung bestimmen die Leistung der Komponente in einer bestimmten Anwendung.
Standardgrößenbereich
Die gängigsten sofort verfügbaren Größen für PTFE-Kugeln reichen von 3 mm bis 100 mm. Dies deckt alles ab, von kleinen Rückschlagventilen bis hin zu größeren Misch- und Schwimmanwendungen.
Die Bedeutung der Maßtoleranz
Die Toleranz definiert die zulässige Abweichung des Kugel-Durchmessers. Sie ist eine entscheidende Spezifikation, um eine korrekte Passung und eine konstante Leistung zu gewährleisten.
Typischerweise stoßen Sie auf zwei Arten von Toleranzspezifikationen:
- Standardtoleranz: Oft als Prozentsatz angegeben, z. B. ±5 %, ist dies üblich für allgemeine Anwendungen, bei denen Präzision nicht die Hauptsorge ist.
- Präzisionstoleranz: Für Hochleistungsanwendungen wird eine engere Toleranz angegeben, z. B. +/- 0,003 Zoll für kleinere Kugeln oder +/- 0,005 Zoll für größere.
Was ist TIR (Total Indicator Reading)?
TIR ist ein Maß für die Kugelform (Sphärizität) einer Kugel, also wie perfekt rund sie ist. Ein niedrigerer TIR-Wert, wie z. B. 0,0005 Zoll, deutet auf eine perfektere Kugelform hin.
Dies ist entscheidend in Anwendungen wie Rückschlagventilen und Präzisionslagern, bei denen eine ungleichmäßige Form zu Leckagen oder unregelmäßigem Betrieb führen könnte.
Materialgüten: Neuware vs. Modifiziert
Die Güte des PTFE beeinflusst seine physikalischen Eigenschaften. Die beiden primär verfügbaren Güten sind:
- Neuware PTFE (Virgin PTFE): Dies ist reines, unverfälschtes Polytetrafluorethylen und bietet die inhärenten Eigenschaften des Materials.
- Ultra-modifiziertes PTFE: Diese Güten enthalten Füllstoffe oder werden speziell behandelt, um bestimmte Eigenschaften wie Verschleißfestigkeit oder Druckfestigkeit zu verbessern.
Wichtige physikalische Eigenschaften von PTFE
Das Verständnis der inhärenten Eigenschaften von PTFE ist unerlässlich, um seine Eignung für Ihre Betriebsumgebung zu bestätigen.
Chemische und thermische Stabilität
PTFE weist eine extrem hohe chemische Beständigkeit und thermische Stabilität auf. Sein begrenzter Sauerstoffindex beträgt 95 %, was es nicht brennbar macht, und es nimmt über 24 Stunden nur 0,01 % Wasser auf.
Mechanische Eigenschaften
Die Zugfestigkeit von PTFE liegt typischerweise zwischen 2990 und 4970 psi. Seine Dichte beträgt ungefähr 2,2 g/cm³.
Beständigkeit gegen Umwelteinflüsse
PTFE weist eine ausgezeichnete Beständigkeit gegen UV-Strahlung auf, was es für den Außeneinsatz geeignet macht. Es ist jedoch zu beachten, dass es eine geringe Beständigkeit gegen andere Strahlungsformen, wie Gammastrahlen, aufweist.
Die Kompromisse verstehen
Eine fundierte Entscheidung erfordert die Abwägung von Leistungsanforderungen gegenüber Kosten und Materialbeschränkungen.
Standard vs. Präzision
Der Hauptkompromiss ist Kosten gegen Leistung. Eine Kugel mit einer Standardtoleranz von ±5 % ist deutlich wirtschaftlicher, aber für Anwendungen, die eine präzise Abdichtung oder einen konstanten Durchfluss erfordern, ungeeignet.
Präzisionsgeschliffene Kugeln mit engen Toleranzen und einem niedrigen TIR gewährleisten Zuverlässigkeit in anspruchsvollen Rollen, sind aber mit höheren Kosten verbunden.
Die Grenze der Strahlungsbeständigkeit
Obwohl PTFE außergewöhnlich vielseitig ist, ist seine geringe Beständigkeit gegen energiereiche Strahlung eine kritische Einschränkung. Es sollte nicht in nuklearen Anwendungen oder hochstrahlenden Weltraumanwendungen ohne angemessene Abschirmung verwendet werden, da die Strahlung die molekulare Struktur des Materials abbauen kann.
Die richtige PTFE-Kugel für Ihre Anwendung auswählen
Lassen Sie sich bei der Auswahl der Kriterien von Ihrem spezifischen Ziel leiten.
- Wenn Ihr Hauptaugenmerk auf der allgemeinen Verwendung liegt (z. B. Mischen von Medien): Eine Kugel mit Standardtoleranz im Bereich von 3 mm bis 100 mm ist wahrscheinlich ausreichend und kostengünstig.
- Wenn Ihr Hauptaugenmerk auf Hochleistungsabdichtung oder Durchflussregelung liegt (z. B. Rückschlagventile): Sie müssen eine Präzisionstoleranz (z. B. +/- 0,003 Zoll) und einen niedrigen TIR angeben, um eine ordnungsgemäße Funktion zu gewährleisten.
- Wenn Ihr Hauptaugenmerk auf verbesserten mechanischen Eigenschaften liegt (z. B. Verschleißfestigkeit): Ziehen Sie eine ultra-modifizierte PTFE-Güte in Betracht, die möglicherweise eine bessere Leistung als Standard-Neumaterial-PTFE bietet.
Letztendlich ist die Definition der Toleranz- und Umgebungsanforderungen Ihrer Anwendung der Schlüssel zur Auswahl der richtigen PTFE-Kugel.
Zusammenfassungstabelle:
| Spezifikation | Typischer Bereich / Wert | Wichtige Überlegung |
|---|---|---|
| Durchmesser | 3 mm bis 100 mm | Deckt die meisten industriellen Anwendungen ab |
| Standardtoleranz | ±5 % | Geeignet für den allgemeinen Gebrauch |
| Präzisionstoleranz | +/- 0,003 Zoll bis +/- 0,005 Zoll | Erforderlich für Hochleistungsabdichtung/Durchflussregelung |
| TIR (Kugelform) | Bis zu 0,0005 Zoll | Entscheidend für Rückschlagventile und Präzisionslager |
| Materialgüten | Neumaterial oder Ultra-Modifiziert | Ultra-Modifiziert bietet verbesserte Verschleißfestigkeit/Festigkeit |
Benötigen Sie präzise PTFE-Komponenten?
Die Auswahl der richtigen PTFE-Kugel mit der korrekten Toleranz, Kugelform und Materialgüte ist entscheidend für den Erfolg und die Langlebigkeit Ihrer Anwendung.
KINTEK stellt Hochleistungs-PTFE-Komponenten her – einschließlich Präzisionskugeln, Dichtungen, Auskleidungen und kundenspezifischem Laborgerät – für die Halbleiter-, Medizin-, Labor- und spezialisierte Industriebranche. Wir legen Wert auf Präzisionsfertigung und bieten kundenspezifische Fertigung von Prototypen bis hin zu Großserienaufträgen.
Lassen Sie uns Ihnen helfen, Ihre einzigartige Herausforderung zu lösen. Kontaktieren Sie KINTEK noch heute, um Ihre Spezifikationen zu besprechen und ein Angebot zu erhalten.

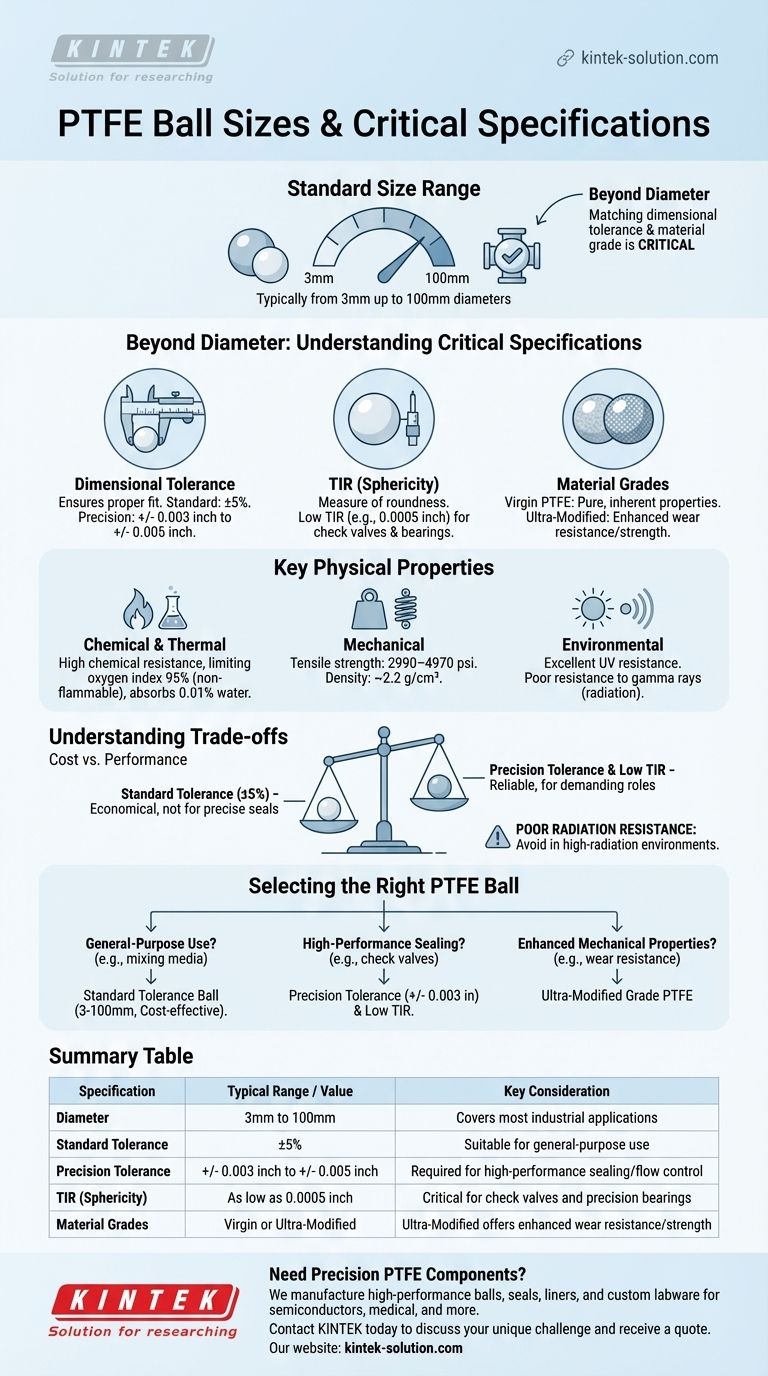

Visuelle Anleitung
