Warum Werden Ptfe-Ummantelungsdichtungen (Envelope Gaskets) In Iso-Tank-Anwendungen Gegenüber Reinen Ptfe-Dichtungen Bevorzugt? Gewährleistung Eines Zuverlässigen Transports Sensibler Ladungen

Einfach ausgedrückt: PTFE-Ummantelungsdichtungen werden in ISO-Tanks gegenüber reinen PTFE-Dichtungen bevorzugt, da ihr verstärkter Innenkern eine wesentliche mechanische Festigkeit bietet. Diese Festigkeit verhindert, dass sich die Dichtung unter der ständigen Vibration und den Druckschwankungen, die beim Transport auftreten, verformt, und gewährleistet so eine zuverlässige und langlebige Abdichtung, bei der eine reine PTFE-Dichtung wahrscheinlich versagen würde.

Die Entscheidung zwischen reinem PTFE und einer PTFE-Ummantelungsdichtung für einen ISO-Tank betrifft nicht die chemische Beständigkeit – beide sind ausgezeichnet. Es ist eine Entscheidung über die mechanische Integrität. Das Hybriddesign der Ummantelungsdichtung liefert die chemische Inertheit von PTFE außen und die entscheidende strukturelle Widerstandsfähigkeit eines verstärkten Kerns innen.

Warum werden PTFE-Ummantelungsdichtungen (Envelope Gaskets) in ISO-Tank-Anwendungen gegenüber reinen PTFE-Dichtungen bevorzugt? Gewährleistung eines zuverlässigen Transports sensibler Ladungen

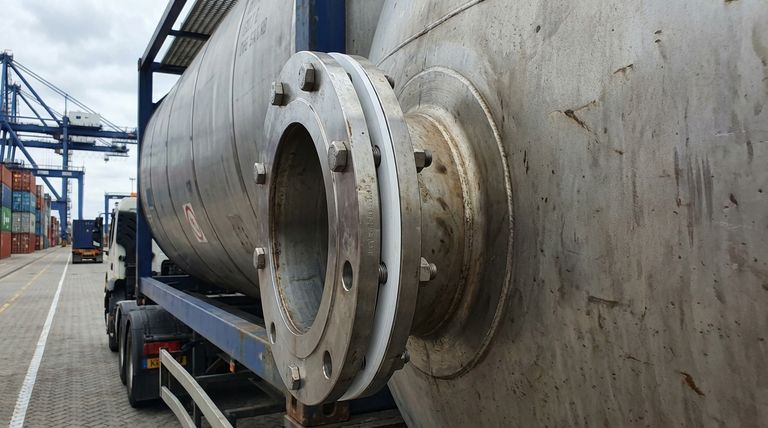

Die einzigartigen Dichtungsherausforderungen von ISO-Tanks

Das Verständnis der Betriebsumgebung der Dichtung ist von entscheidender Bedeutung. ISO-Tanks sind keine statischen Behälter; sie sind erheblichen und unvorhersehbaren Kräften ausgesetzt, die extreme Anforderungen an jede Dichtkomponente stellen.

Ständige Vibrationen und dynamische Belastungen

Ein ISO-Tank ist ständig in Bewegung, sei es auf einem Lkw, Zug oder Schiff. Dies setzt den Flansch und die Dichtung kontinuierlichen Vibrationen und mechanischen Belastungen aus, die eine schwache Dichtung mit der Zeit leicht beeinträchtigen können.

Druck- und Temperaturschwankungen

Der Innendruck eines Tanks kann sich während des Ladevorgangs, des Entladens und aufgrund von Umgebungstemperaturschwankungen dramatisch ändern. Eine Dichtung muss in der Lage sein, ihre Dichtkraft trotz dieser Zyklen aufrechtzuerhalten, um Leckagen zu verhindern.

Aggressive und sensible Ladungen

ISO-Tanks transportieren alles, von korrosiven Industriechemikalien bis hin zu hochreinen Lebensmittelprodukten. Das Dichtungsmaterial muss chemisch inert sein, um nicht durch die Ladung abgebaut zu werden, und ebenso wichtig, um die Ladung nicht zu kontaminieren.

Analyse der Materialeigenschaften von reinem PTFE

Reines Polytetrafluorethylen (PTFE) ist ein außergewöhnliches Material, aber seine Stärken und Schwächen müssen im Kontext der Anwendung verstanden werden.

Der Vorteil: Unübertroffene chemische Beständigkeit

PTFE ist eine der chemisch inertesten bekannten Substanzen. Es hält einer Vielzahl aggressiver Chemikalien stand und ist daher eine Standardwahl für benetzte Oberflächen. Es ist außerdem ungiftig und FDA-konform, perfekt für den Lebensmittel- und Pharmabereich.

Die kritische Schwäche: Kriechen (Cold Flow)

Der Hauptnachteil von reinem PTFE ist seine Neigung zum „Kriechen“ oder „Kaltfluss“ (Cold Flow). Unter anhaltendem mechanischem Druck, wie der Schraubenlast an einem Flansch, verformt sich das Material langsam und bewegt sich vom Druckpunkt weg. In einem ISO-Tank führt dies zu einem Verlust der Dichtspannung, was zu unvermeidlichen Leckagen führt.

Die technische Lösung: Die PTFE-Ummantelungsdichtung

Die PTFE-Ummantelungsdichtung wurde speziell entwickelt, um die mechanischen Einschränkungen von reinem PTFE zu überwinden und gleichzeitig seine chemischen Vorteile beizubehalten.

Eine Hybridkonstruktion

Diese Dichtung besteht aus zwei Komponenten: einem weichen, nachgiebigen Kernmaterial (dem Einsatz) und einer dünnen Außenschicht aus reinem PTFE (der Ummantelung), die es vollständig umschließt.

Das Beste aus beiden Welten

Die äußere PTFE-Ummantelung ist der einzige Teil, der mit der chemischen Ladung in Kontakt kommt, und bietet so die notwendige universelle chemische Beständigkeit und verhindert Produktkontamination.

Die Rolle des Kerns: Widerstand gegen Verformung

Der innere Kern bietet die mechanische Festigkeit und Rückstellkraft, die reinem PTFE fehlt. Er drückt gegen die Flanschflächen, widersteht den Auswirkungen von Vibrationen und hält eine konstante Dichtkraft aufrecht, selbst wenn sich Drücke und Temperaturen ändern. Dieser Kern verhindert, dass die Dichtung versagt.

Die Abwägungen verstehen

Obwohl die Ummantelungsdichtung eine überlegene Lösung für ISO-Tanks ist, ist es wichtig, das Gesamtbild zu verstehen.

Wann reines PTFE ausreichen kann

Für statische Labor- oder Anlagenanwendungen mit niedrigem Druck, bei denen Vibrationen keine Rolle spielen, kann eine einfache reine oder expandierte PTFE-Dichtung einwandfrei funktionieren. Die Komplexität der Ummantelungsdichtung ist eine direkte Lösung für dynamische Belastungen.

Expandiertes PTFE als Alternative

Expandiertes PTFE (ePTFE) ist eine weitere Option, die reines PTFE verbessert. Seine poröse, faserige Struktur verleiht ihm eine bessere Flexibilität und Kompressionsbeständigkeit, wodurch es sich an unregelmäßige Oberflächen anpassen kann. Für die Hochleistungs-, Vibrationsumgebung eines ISO-Tanks bietet der robuste Kern einer Ummantelungsdichtung jedoch typischerweise eine größere Langzeitzuverlässigkeit.

Die Bedeutung des Kerns

Die Wahl des Kernmaterials innerhalb der Ummantelungsdichtung ist wichtig. Für unterschiedliche Temperatur- und Druckbereiche werden unterschiedliche Kerne verwendet. Der Kern muss die mechanischen Eigenschaften aufweisen, um den Anforderungen der Anwendung gerecht zu werden, auch wenn er vor dem chemischen Medium geschützt ist.

Die richtige Wahl für Ihr Ziel treffen

Die Auswahl der richtigen Dichtung ist grundlegend, um Sicherheit zu gewährleisten, Produktverluste zu vermeiden und Wartungsaufwand zu minimieren.

Wenn Ihr Hauptaugenmerk auf Betriebssicherheit und Zuverlässigkeit liegt: Die PTFE-Ummantelungsdichtung ist die definitive Wahl für ISO-Tanks, da ihr verstärkter Kern darauf ausgelegt ist, dynamischen Belastungen standzuhalten und Dichtungsversagen zu verhindern.
Wenn Sie hochreine oder korrosive Medien handhaben: Die PTFE-Ummantelung bietet eine vollständig inerte Dichtfläche, die die Integrität Ihres Produkts schützt, während der Kern eine sichere Abdichtung aufrechterhält.
Wenn Sie Kosten gegen Leistung abwägen: Die etwas höheren Anschaffungskosten einer Ummantelungsdichtung werden leicht durch reduzierte Wartungskosten und die Vermeidung von Leckagen ausgeglichen, die in Bezug auf Produktverlust, Reinigung und Sicherheitsvorfälle extrem kostspielig sein können.

Letztendlich ist die Auswahl einer Dichtung, die auf ihrer mechanischen Widerstandsfähigkeit für die spezifische Anwendung basiert, der Schlüssel für einen sicheren und effizienten ISO-Tankbetrieb.

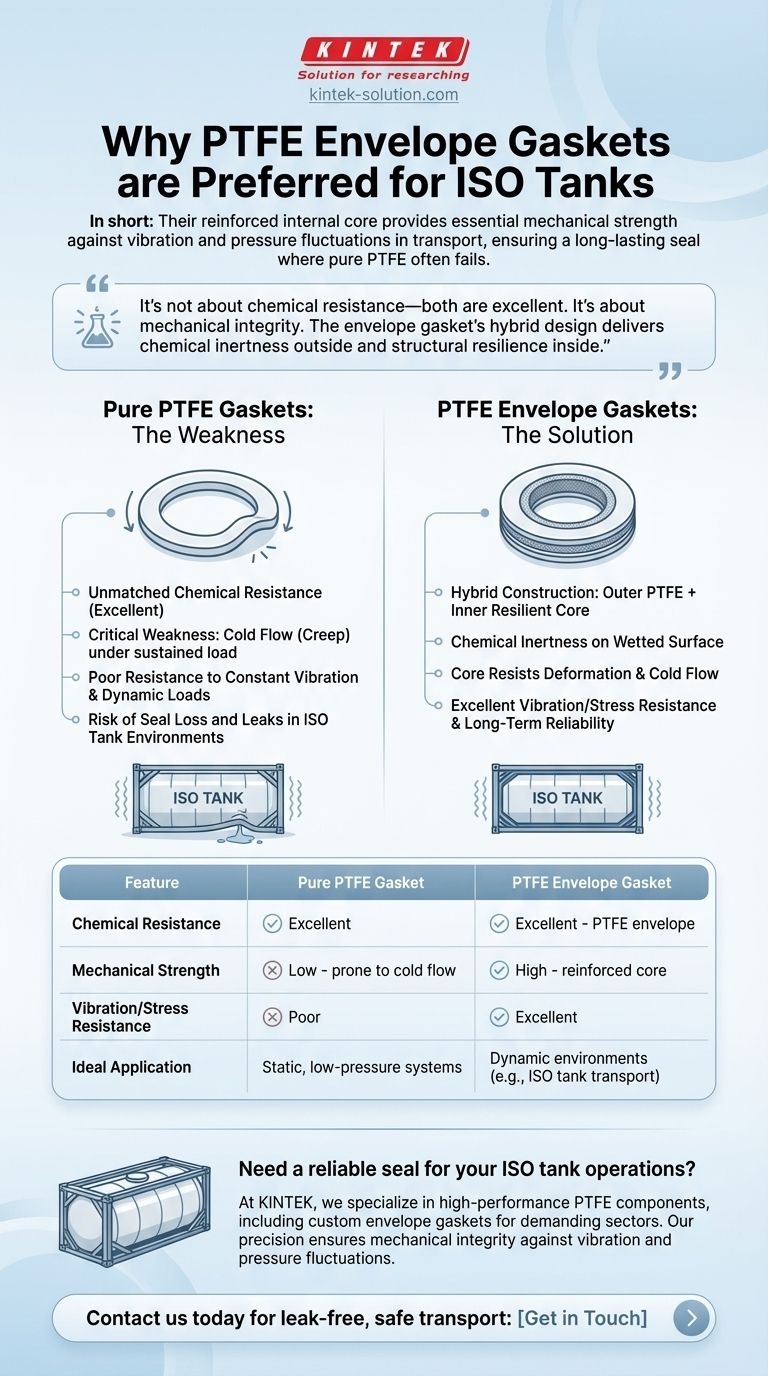

Zusammenfassungstabelle:

Merkmal	Reine PTFE-Dichtung	PTFE-Ummantelungsdichtung
Chemische Beständigkeit	Ausgezeichnet	Ausgezeichnet (PTFE-Ummantelung)
Mechanische Festigkeit	Gering (anfällig für Kaltfluss)	Hoch (verstärkter Kern)
Vibrations-/Belastungsbeständigkeit	Schlecht	Ausgezeichnet
Ideale Anwendung	Statische Systeme mit niedrigem Druck	Dynamische Umgebungen (z. B. ISO-Tanktransport)
